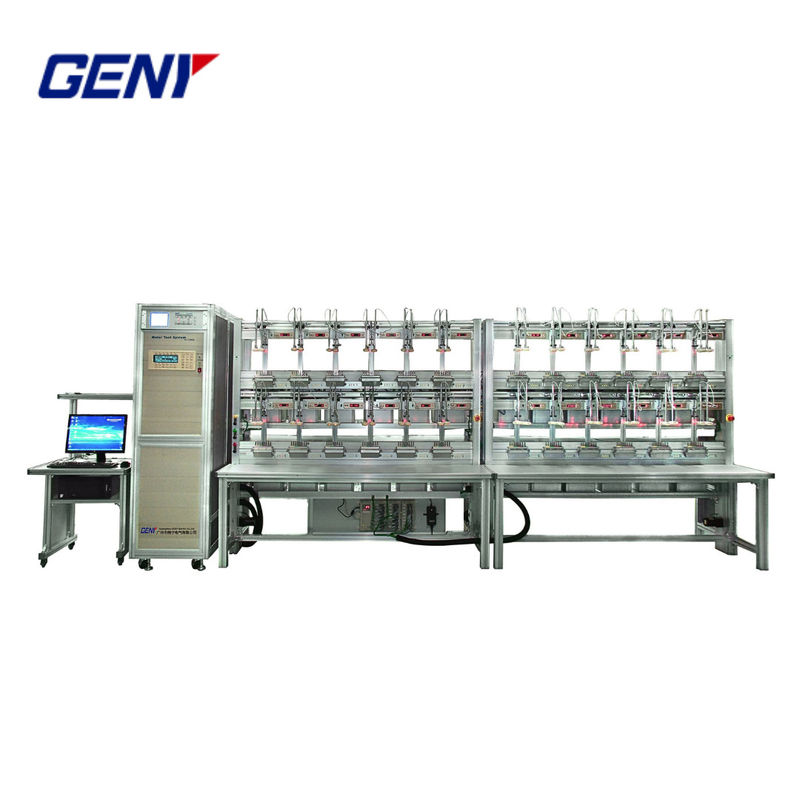

বৈদ্যুতিক শক্তি মিটার পরীক্ষার জন্য পেশাদার থ্রি-ফেজ স্টেশনারি মিটার টেস্ট বেঞ্চ

বৈদ্যুতিক শক্তি মিটার পরীক্ষার জন্য পেশাদার থ্রি-ফেজ স্টেশনারি মিটার টেস্ট বেঞ্চ

স্টেশনারিতিন ধাপমিটার টেস্ট বেঞ্চ

YC1893D মিটার টেস্ট সিস্টেম হল একক-ফেজ এবং তিন-ফেজ বৈদ্যুতিক শক্তি মিটার উভয় পরীক্ষা এবং ক্যালিব্রেশন জন্য একটি সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষা সিস্টেম, যা নিম্নলিখিত গঠিতঃ


• ত্রি-ফেজ শক্তি উৎস
• তিন-ফেজ রেফারেন্স স্ট্যান্ডার্ড মিটার
• ১-ফেজ/৩-ফেজ মিটার উভয়ের পরীক্ষার জন্য মিটার সাসপেনশন টেস্ট র্যাক
• স্মার্ট মিটার ফাংশন টেস্টিং সিস্টেম (নির্দিষ্ট ভোল্টেজ, অপটিক্যাল প্রোব, রিলে কন্ট্রোল টেস্ট এবং রিপল কন্ট্রোল বক্স বিকল্প হিসাবে)
• অন্যান্য প্রয়োজনীয় যন্ত্রাংশ
• পুরো সিস্টেম নিয়ন্ত্রণকারী পিসি এবং সফটওয়্যার


YC1893D মিটার টেস্ট সিস্টেমটি IEC 60736 স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং নিম্নলিখিত মান অনুযায়ী মিটার পরীক্ষা করার জন্য উপযুক্তঃ


• IEC 62052-11 এবং IEC 62053-11, -21, -22, -23, -24
• আইইসি ৬২০৫৬
• EN 50470-1, EN 50470-2, EN 50470-3
• আইইসি ৬১০১০

বৈশিষ্ট্য

• মিটার টেস্ট সিস্টেম স্বয়ংক্রিয়, অর্ধ-স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশনের মাধ্যমে যান্ত্রিক মিটার, ইলেকট্রনিক যান্ত্রিক মিটার এবং ইলেকট্রনিক মিটার পরিমাপ করতে পারে।
• অ্যালুমিনিয়াম খাদ উপাদান, হালকা এবং শক্তিশালী এবং জারা প্রতিরোধী।
• যান্ত্রিক মিটার ডিস্কের স্বয়ংক্রিয় পজিশনিং রটার চিহ্ন, আরো দক্ষতার সাথে।
• স্ক্যানিং হেডগুলির একসাথে দোলানো নিয়ন্ত্রণকে সহজ করে।
• নিম্নলিখিত পরীক্ষাগুলি সম্পূর্ণ স্বয়ংক্রিয়ভাবে সম্পন্ন করাঃ
  • চারটি কোয়ার্ড্যান্টের (সক্রিয়, প্রতিক্রিয়াশীল এবং দৃশ্যমান শক্তি) নির্ভুলতা পরীক্ষা
  • ত্রুটি পরীক্ষার পুনরাবৃত্তিযোগ্যতা
  • ক্রপ টেস্ট (ন-লোড টেস্ট)
  • স্টার্ট বর্তমান পরীক্ষা
  • ডায়াল পরীক্ষা (রেজিস্টার পরীক্ষা)
  • মিটার ধ্রুবক পরীক্ষা
  • প্রভাব পরিমাণ পরীক্ষা (ভোল্টেজ, ভোল্টেজ ভারসাম্যহীনতা, ফ্রিকোয়েন্সি, হারমোনিক বিকৃতি, বিপরীত ফেজ ক্রম)
  • ব্যবহৃত রেফারেন্স স্ট্যান্ডার্ডের চেয়ে কম নির্ভুলতার রেফারেন্স স্ট্যান্ডার্ড মিটারের ক্যালিব্রেশন
  • প্রাক উষ্ণতা
  • ডুবে যাওয়া এবং বিরতি
  • একক-ফেজ মিটারের পরীক্ষা
  • আইইসি স্ট্যান্ডার্ড অনুযায়ী সাব হারমোনিক
  • আইইসি স্ট্যান্ডার্ড অনুযায়ী অদ্ভুত হারমোনিক
• মিটারের বিভিন্ন ধ্রুবককে সিঙ্ক্রোনাসভাবে পরিমাপ করা।
• ওভারলোড, শর্ট ভোল্টেজ সার্কিট এবং ওপেন বর্তমান সার্কিটের সুরক্ষা ফাংশন সহ।

টেকনিক্যাল স্পেসিফিকেশন

পরীক্ষার বেঞ্চটি ২৪ মিটার পর্যন্ত একাধিক অবস্থানের, নির্ভুলতার শ্রেণীর ০.০২% আইসিটি সহ তিন-ফেজ মিটার টেস্ট সিস্টেম,স্মার্ট মিটার পরীক্ষার জন্য সমান্তরাল যোগাযোগের জন্য একাধিক সিরিয়াল পোর্ট যোগাযোগ ব্যবস্থা.

• পাওয়ার সাপ্লাই

• পাওয়ার সোর্স

স্টেশনারি মিটার টেস্ট বেঞ্চের কাঠামোগত চিত্র
