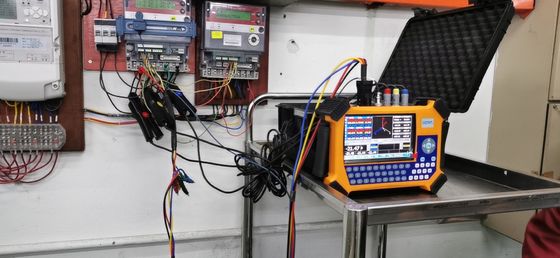

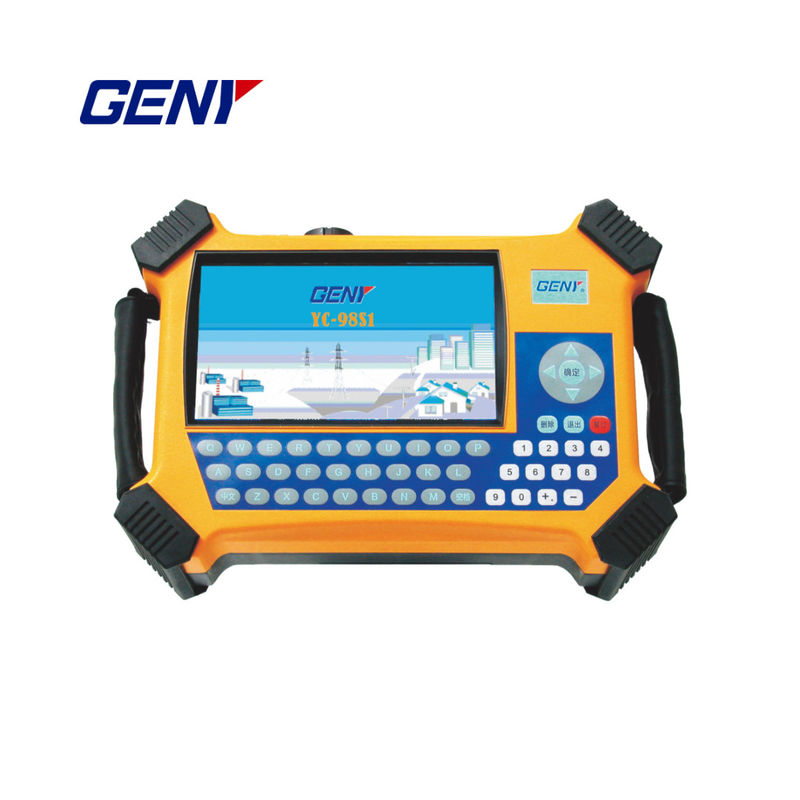

সঠিক ভোল্টেজ এবং বর্তমান পরিমাপের জন্য পোর্টেবল থ্রি ফেজ মিটার ক্যালিব্রেটর

ত্রুটি (100AClamp CT)

±0.2% ((5A,100A) ±0.5% (অন্যান্য)

হারমোনিক

২য় ~ ৫১তম

স্টার্ট বর্তমান

0.০৫%

শক্তি পরিমাপের ত্রুটি (পূর্ণ তরঙ্গ এবং মৌলিক তরঙ্গ)

সক্রিয় শক্তি (সরাসরি সংযোগ)

±০.০৫%

সক্রিয় শক্তি (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (অন্যান্য)

প্রতিক্রিয়াশীল শক্তি (সরাসরি সংযোগ)

±0.1%

প্রতিক্রিয়াশীল শক্তি (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (অন্যান্য)

শক্তি পরিমাপের ত্রুটি (পূর্ণ তরঙ্গ ও মৌলিক তরঙ্গ)

সক্রিয় শক্তি (সরাসরি সংযোগ)

±0.05% (±0.1%)

সক্রিয় শক্তি (100A ClampCT)

±0.2% ((5A,100A) ±0.5% (অন্যান্য)

প্রতিক্রিয়াশীল শক্তি (সরাসরি সংযোগ)

±0.1%

প্রতিক্রিয়াশীল শক্তি (100A ClampCT)

±0.5% ((5A,100A) ±1.0% (অন্যান্য)

ত্রুটি (হার্মোনিক ওয়েভ)

সরাসরি সংযোগ

কিলোওয়াট, ইউ, আই, পি, কিউ, এস

±0.2%H (H=1+0.01k, k=2~51)

ক্ল্যাম্প সিটি

কিলোওয়াট, ইউ, আই, পি, কিউ, এস

±0.5%H (H=1+0.01k, k=2~51)

5A/100A

৫ এ সিসিটি'র স্ব-ক্যালিব্রেশনের জন্য সাইকেল আউটপুট বর্তমান

0.০৫এ,0.১এ,0.২৫এ,0.5A, 1A,2.5A,5A

5ACCT এর স্ব-ক্যালিব্রেশনের ত্রুটি

±0.1%

(রৈখিক এবং ফেজ ত্রুটি)

ক্ল্যাম্প CT 500A/1000A

কিলোওয়াট, ইউ, আই, পি, কিউ, এস

±1.0%H (H=1+0.01k, k=2~51)

ত্রুটি - অন্যান্য

অনুপাত পরিমাপ

±0.5%

ভোল্টেজের প্রভাব

<±০.০১%

ফ্রিকোয়েন্সি প্রভাব

<±০.০১%

তাপমাত্রার প্রভাব

<±০.০১%/°C

২৪ ঘণ্টার নির্ভুলতার প্রভাব

<±০.০১%

হারমোনিক প্রভাব

<±০.০১%

ফেজ কোণ

পরিসীমা

- ১৮০ ডিগ্রি ~ ১৮০ ডিগ্রি

ত্রুটি

<±0.1°

ঘনত্ব

পরিসীমা

৪৫ ~ ৬৫ হার্জ

ত্রুটি

±0.01Hz

ইমপলস আউটপুট

অভ্যন্তরীণ উচ্চ ফ্রিকোয়েন্সি (CH)

1.8x109 পি/কেডব্লিউএইচ

1.8x109 * ((5/Ie) পি/কেডব্লিউএইচ

নিম্ন ফ্রিকোয়েন্সি আউটপুট

৩৬০০পি, ৩৬০০০পি,

৩৬০০০০ পি/কেডব্লিউএইচ ((কোয়ার্হ, কেভিএএইচ)

৩৬০০পি, ৩৬০০০পি,

৩৬০০০০ পি

* ((5/আইই) পি/কেডব্লিউএইচ ((কোয়ার্হ, কেভিএএইচ)

পালস অনুপাত

1:01

আউটপুট স্তর

+5V (অনুরোধ অনুযায়ী নিয়ন্ত্রিত হতে পারে)

ইনপুলস ইনপুট

ইনপুট চ্যানেল

2

ইনপুট স্তর

৫ ~ ১০ ভোল্ট

সর্বাধিক ইনপুলস ইনপুট ফ্রিকোয়েন্সি

সর্বোচ্চ ১০ কিলোহার্টজ

প্রদর্শন

রেজোলিউশন

7 ¢ টিএফটি টাচ স্ক্রিন

সিস্টেম

উইন্ডোজ সিই

অন্যান্য

ভোল্টেজ সরবরাহের মোড

বাহ্যিক শক্তি, পরীক্ষিত সার্কিট, ব্যাটারি

কাজের পাওয়ার সাপ্লাই

এসি ৫৫-৬০০ ভি

ভোল্টেজ প্রতিরোধ করুন

4.0kV (ভোল্টেজ ¤t টার্মিনাল, পাওয়ার সাপ্লাই এবং নিম্ন ভোল্টেজ টার্মিনাল)

ইএফটি (Electrical Fast Transient)

2.0kV

আইপি স্তর

আইপি ৫১

ঢেউ

2.0kV (সাধারণ মোড), 2.0kV (বিভিন্ন মোড)

স্থিতিশীলতার সময় ক্ষমতা

< ৩ মিনিট

চার্জযোগ্য ব্যাটারি

11.১ ভোল্ট ৩০০০ এমএএইচ

বিদ্যুৎ খরচ

<9W

অপারেশন তাপমাত্রা

তাপমাত্রা -20°C ~ +55°C, আর্দ্রতা 40% ~ 95%

সংরক্ষণ তাপমাত্রা

তাপমাত্রা -40°C ~ +80°C, আর্দ্রতা 40% ~ 95%

মাত্রা (মিমি) (W × H × D)

প্রধান

২৪৫×১৫০×৫০

ক্যারি কেস

৪২৫×৩৩৬×১৯৬

ওজন (কেজি)

প্রধান

2

পুরো সেট

10
