YC1893D মিটার টেস্টিং সিস্টেম হল একক-ফেজ এবং তিন-ফেজ উভয় বৈদ্যুতিক শক্তি মিটারগুলির পরীক্ষা এবং ক্যালিব্রেশনের জন্য একটি সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সিস্টেম, যা নিম্নলিখিতগুলির সমন্বয়ে গঠিতঃ

• ত্রি-ফেজ শক্তি উৎস
• তিন-ফেজ রেফারেন্স স্ট্যান্ডার্ড মিটার
• মিটার সাসপেনশন টেস্ট র্যাক
• ট্যারিফ নিয়ন্ত্রণ ব্যবস্থা (স্থির ভোল্টেজ, অপটিক্যাল পোর্ট রিডার, রিপল কন্ট্রোল বক্স)
• অন্যান্য প্রয়োজনীয় যন্ত্রাংশ
• পুরো সিস্টেম নিয়ন্ত্রণকারী পিসি এবং সফটওয়্যার

YC1893D মিটার টেস্ট সিস্টেমটি IEC 60736 স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং নিম্নলিখিত মান অনুযায়ী মিটার পরীক্ষা করার জন্য উপযুক্তঃ

• IEC 62052-11 এবং IEC 62053-11, -21, -22, -23, -24
• আইইসি ৬২০৫৬
• EN 50470-1, EN 50470-2, EN 50470-3
• আইইসি ৬১০১০

বৈশিষ্ট্য ও কার্যাবলী

• মিটার টেস্ট সিস্টেম স্বয়ংক্রিয়, অর্ধ-স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশনের মাধ্যমে যান্ত্রিক মিটার, ইলেকট্রনিক যান্ত্রিক মিটার এবং ইলেকট্রনিক মিটার পরিমাপ করতে পারে।
• অ্যালুমিনিয়াম খাদ উপাদান, হালকা এবং শক্তিশালী এবং জারা প্রতিরোধী।
• যান্ত্রিক মিটার ডিস্কের স্বয়ংক্রিয় পজিশনিং রটার চিহ্ন, আরো দক্ষতার সাথে।
• স্ক্যানিং হেডগুলির একসাথে দোলানো নিয়ন্ত্রণকে সহজ করে।
• নিম্নলিখিত পরীক্ষাগুলি সম্পূর্ণ স্বয়ংক্রিয়ভাবে সম্পন্ন করাঃ
  • চারটি কোয়ার্ড্যান্টের (সক্রিয়, প্রতিক্রিয়াশীল এবং দৃশ্যমান শক্তি) নির্ভুলতা পরীক্ষা
  • ক্রপ টেস্ট (ন-লোড টেস্ট)
  • স্টার্ট বর্তমান পরীক্ষা
  • ডায়াল পরীক্ষা (রেজিস্টার পরীক্ষা)
  • মিটার ধ্রুবক পরীক্ষা
  • প্রভাব পরিমাণ পরীক্ষা (ভোল্টেজ, ফ্রিকোয়েন্সি, হারমোনিক বিকৃতি ইত্যাদি)
  • ব্যবহৃত রেফারেন্স স্ট্যান্ডার্ডের চেয়ে কম নির্ভুলতার রেফারেন্স স্ট্যান্ডার্ড মিটারের ক্যালিব্রেশন
  • প্রাক উষ্ণতা
  • ডুবে যাওয়া এবং বিরতি
  • একক-ফেজ মিটারের পরীক্ষা
• মিটারের বিভিন্ন ধ্রুবককে সিঙ্ক্রোনাসভাবে পরিমাপ করা।
• ওভারলোড, শর্ট ভোল্টেজ সার্কিট এবং ওপেন বর্তমান সার্কিটের সুরক্ষা ফাংশন সহ।

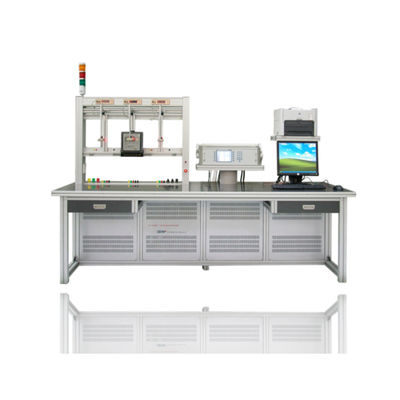

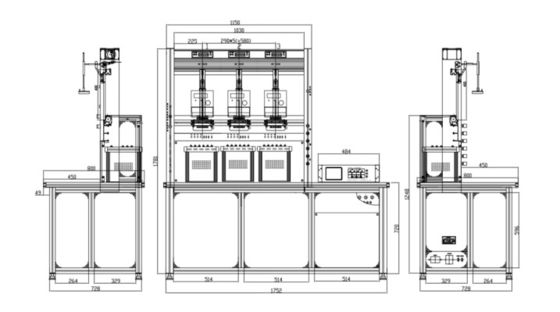

১-৩ পজিশন মিটার টেস্ট সিস্টেমের জন্য প্রযুক্তিগত বিবরণ

পরীক্ষার বেঞ্চটি 3 মিটার পর্যন্ত একাধিক অবস্থানের, 0.02% নির্ভুলতা শ্রেণীর আইসিটি সহ থ্রি-ফেজ মিটার টেস্ট সিস্টেম,স্মার্ট মিটার পরীক্ষার জন্য সমান্তরাল যোগাযোগের জন্য একাধিক সিরিয়াল পোর্ট যোগাযোগ ব্যবস্থা.

পাওয়ার সাপ্লাই

পাওয়ার সোর্স

ভোল্টেজ
পরীক্ষার ভোল্টেজ আউটপুট (ফেজ নিরপেক্ষ)	৩×(২৪ ভোল্ট ∙ ৪৮০ ভোল্ট) অথবা ৬০০ ভোল্ট এফ-এফ ব্যক্তিগতকৃত
আউটপুট ভোল্টেজের শক্তি	৩×১০০ভিএ
রেজোলিউশন	পরিসরের পূর্ণ স্কেল মানের 0.01% এর চেয়ে ভাল
সেটিং নির্ভুলতা	চূড়ান্ত পরিসরের মানের 0.02% এর চেয়ে ভাল
স্থিতিশীলতা	০.০০৫%/ঘন্টা (ইন্টিগ্রেশন টাইম ১৫০ সেকেন্ড)
০-ম্যাক্স লোড থেকে লোড নিয়ন্ত্রণ	< 0.01%
বিকৃতি ফ্যাক্টর	< ০.৩% লিনিয়ার রেসিস্ট্যান্স লোডের জন্য
হারমোনিক	২য় ∙ ২১তম মুক্ত প্রোগ্রামযোগ্য
বর্তমান
পরীক্ষার বর্তমান আউটপুট	0.3 এমএ ∙ 120 এ
বর্তমান আউটপুট শক্তি	৩×১৫০ভিএ
রেজোলিউশন	পরিসরের পূর্ণ স্কেল মানের 0.01% এর চেয়ে ভাল
সেটিং নির্ভুলতা	চূড়ান্ত পরিসরের মানের 0.02% এর চেয়ে ভাল
স্থিতিশীলতা	০.০০৫%/ঘন্টা (ইন্টিগ্রেশন টাইম ১৫০ সেকেন্ড)
০-ম্যাক্স লোড থেকে লোড নিয়ন্ত্রণ	< 0.01%
বিকৃতি ফ্যাক্টর	< ০.৩% লিনিয়ার রেসিস্ট্যান্স লোডের জন্য
হারমোনিক	২য় ∙ ২১তম মুক্ত প্রোগ্রামযোগ্য
ফেজ কোণ
পরিসীমা	0 -- 360°
রেজোলিউশন	0.01°
সেটিং নির্ভুলতা	0.1°
ঘনত্ব
পরিসীমা	৪৫ হার্জ ∙ ৬৫ হার্জ
রেজোলিউশন	0০.০১ হার্জ
