তত্ত্ব থ্রি ফেজ ইলেকট্রনিক মিটার YC98G টার্মিনাল 3 ফেজ বৈদ্যুতিক মিটার

Name: তত্ত্ব থ্রি ফেজ ইলেকট্রনিক মিটার YC98G টার্মিনাল 3 ফেজ বৈদ্যুতিক মিটার
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

ব্র্যান্ড নাম:	GENY
মডেল নম্বর:	YC98G
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ডি/পি
সরবরাহের ক্ষমতা:	5 পিস / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO

মডেল নং।:

YC98G

প্রদর্শন:

ডিজিটাল

ইনস্টলেশন:

সরাসরি সংযুক্ত

ব্যবহার:

মাল্টি-ফাংশনাল এনার্জি মিটার, ওয়াট-আওয়ার মিটার, শিল্প ও বাড়ির ব্যবহারের জন্য মিটার, স্ট্যান্ডার্ড

বৈদ্যুতিক সরঞ্জাম:

তিন-ফেজ তিন-তার

তত্ত্ব:

ইলেকট্রনিক মিটার

পাওয়ার মিটার সংযোগ:

টার্মিনাল

পরিমাপকৃত সংকেত:

একটানা তরঙ্গ

প্রকার:

শক্তি মিটার

ব্যক্তিগতকৃত:

ব্যক্তিগতকৃত

ওজন:

11.5 কেজি

পরিবহন প্যাকেজ:

কার্টুন

স্পেসিফিকেশন:

245 মিমি X 162 মিমি X 60 মিমি

Hs কোড:

9030849000

বন্দর:

গুয়াংজু, চীন

যোগানের ক্ষমতা:

5 পিস / মাস

বিশেষভাবে তুলে ধরা:

তত্ত্ব তিন পর্যায়ের ইলেকট্রনিক মিটার

থ্রি ফেজ ইলেকট্রনিক মিটার yc98g

টার্মিনাল ৩ ফেজ ইলেকট্রিক মিটার

পণ্যের বর্ণনা

তত্ত্ব টার্মিনাল পাওয়ার মিটার সংযোগ সহ পোর্টেবল থ্রি ফেজ ইলেকট্রনিক মিটার

পণ্যের বর্ণনা

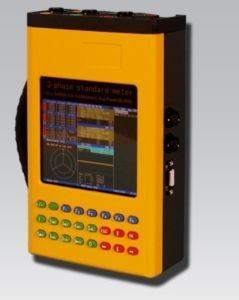

YC98G হল একটি বহনযোগ্য কাজের মানক মিটার যা মানবমুখী নকশা সহ সক্রিয় / প্রতিক্রিয়াশীল তিন-ফেজ মিটার (3 বা 4 তার) এবং একক-ফেজ মিটার যাচাই করার জন্য, যার নির্ভুলতা শ্রেণি 0.1 থেকে 0.05, ক্ষেত্রের পরীক্ষার জন্য উপযুক্ত।

এক ফেজ দুই তারের
তিন ফেজ চার তারের
তিন ফেজ তিন তারের
প্রধান বিষয়

পরিমাপ মোডঃ পরীক্ষার অধীনে লাইন পরামিতি সম্পর্কে তথ্য দেয়, যেমনঃ
- ফেজ ভোল্টেজ, বর্তমান, কোণ
- সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, দৃশ্যমান শক্তি।
- ফেজ এবং থ্রি-ফেজ পাওয়ার ফ্যাক্টর।
- ফেজ থেকে ফেজ ভোল্টেজের ফেজ কোণ
- ধাপ থেকে ধাপে বর্তমানের ফেজ কোণ
- ফ্রিকোয়েন্সি।
ভেক্টর ডায়াগ্রামঃ লাইন ভেক্টর ডায়াগ্রাম আঁকা
তরঙ্গরূপঃ ভোল্টেজ এবং বর্তমানের তরঙ্গরূপ দেখান
হারমোনিকসঃ THD এর গ্রাফিক্যাল এবং সংখ্যাসূচক বিশ্লেষণ করুন। (২য় ~ ৫১তম)
মিটার পরীক্ষাঃ মিটার পরীক্ষা সঞ্চালন করে। এই ফাংশনে কনফিগারযোগ্য ডেটা ক্ষেত্রটি সিরিয়াল নম্বর, মিটার প্রকার, ধ্রুবক, বিভাজক ফ্যাক্টর (এইচএফ এর জন্য), পরীক্ষার প্রকার এবং চক্র.
সিটি অনুপাত পরীক্ষাঃ সিটি অনুপাত পেতে সিঙ্ক্রোনাসভাবে সিটি এর প্রাথমিক এবং গৌণ বর্তমান পরীক্ষা করে
ওয়্যারিং চেকঃ ওয়্যারিং সঠিক বা ভুল বিচার স্বয়ংক্রিয়ভাবে
শক্তি সঞ্চয়ঃ একটি সেটিং সময় সক্রিয় এবং প্রতিক্রিয়াশীল শক্তি সঞ্চয়, মিটার ডায়াল পরীক্ষার জন্য ব্যবহৃত
ক্ল্যাম্প সিটি স্ব-ক্যালিব্রেশনঃ ক্ল্যাম্প সিটি সঠিক কিনা তা পরীক্ষা করুন এবং আবার ক্যালিব্রেশন করুন।
টেস্ট ডেটা স্টোরেজঃ 1000 টি ডেটা গ্রুপ সংরক্ষণ করতে পারে। ডেটাতে মিটার টাইপ, সিরিয়াল নম্বর, ধ্রুবক, ত্রুটি, তারিখ ইত্যাদি অন্তর্ভুক্ত রয়েছে
এটি একটি পিসি সঙ্গে যোগাযোগের জন্য একটি RS232 ইন্টারফেস আছে
ফার্মওয়্যার ব্যবহারকারীরা নিজেরাই পিসির মাধ্যমে আপগ্রেড করতে পারেন
বহিরাগত প্রিন্টার, কীবোর্ড, বারকোড স্ক্যানার সঙ্গে সংযোগ করতে পারেন
ডায়াল পরীক্ষায়, ব্যবহারকারী সক্রিয়, প্রতিক্রিয়াশীল, দৃশ্যমান শক্তি ইনপুট করতে পারেন, এবং তিনটি ধরণের শক্তি ত্রুটি গণনা করতে পারেনঃ সক্রিয়, প্রতিক্রিয়াশীল, দৃশ্যমান।
পালস এবং ম্যানুয়াল সুইচ এবং কী কন্ট্রোল ব্যবহার করা যেতে পারে পালস ত্রুটি পরীক্ষা করতে।

পণ্যের পরামিতি

YC98G এর জন্য স্পেসিফিকেশন - 0.1%

এম	পরিমাপ পরিসীমা	কার্যকর সমাধান	সঠিকতা (%)	অন্যান্য
ভোল্টেজ	৫-৪৫০ ভোল্ট	0.001 ভোল্ট	0.০৫%	২টি ব্যাপ্তি ((১ঃ৪)
বর্তমান সিটি	0.০৫ - ২০ এ	0.0002 এ	0.০৫%	3 রেঞ্জ ((1:10)
ক্ল্যাম্প সিটি	0.01 - 100 এ	0.001 এ	0.১৫%	3 রেঞ্জ ((1:10)
ঘনত্ব	৪৫-৬৫ হার্জ	0.001 হার্জ	0০.০১ হার্জ
সক্রিয় ক্ষমতা	0~±Umax X Imax	0.0001 W	0১০%
	0~±Umax X Imax	0.0001 W	0. ২০%	সিটি ক্ল্যাম্প দিয়ে
প্রতিক্রিয়াশীল শক্তি	0~±Umax X Imax	0.0001 Var	0. ২০%
	0~±Umax X Imax	0.0001 Var	0.৩০%	সিটি ক্ল্যাম্প সহ
দৃশ্যমান শক্তি	0~±Umax X Imax	0.0001 VA	0. ২০%
সক্রিয় শক্তি			0১০%
			0. ২০%	সিটি ক্ল্যাম্প সহ
প্রতিক্রিয়াশীল শক্তি			0. ২০%
			0.৩০%	সিটি ক্ল্যাম্প সহ
শক্তি ধ্রুবক	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
পাওয়ার ফ্যাক্টর	0 ~ ± 0.9999	0.0001	±0.01
ফেজ কোণ	০ ~ ৩৫৯. ৯৯৯	0.001 o	±0.01 o
কাজের পরিবেশ	-10 ~ +55oC, 15 ~ 85% RHD, উচ্চতাঃ -10 ~ 3500 মি
তাপমাত্রার প্রভাব	≤25ppm/oC ((U/I, ≤15ppm/oC ((অন্যান্য)
ফ্রিকোয়েন্সি প্রভাব	≤২৫ পিপিএম/হার্টজ
পলস ইন্টারফেস	ইনপুট (২টি চ্যানেল, PLi1, PLi2)
	নিম্ন স্তর≤2V, উচ্চ স্তর≥5V
	আউটপুট (২ টি চ্যানেল, PLo-1 সক্রিয় ক্ষমতা, PLo-3 প্রতিক্রিয়াশীল ক্ষমতা)
	নিম্ন স্তর≤0.5V, উচ্চ স্তর≥11.5V

যোগাযোগ ইন্টারফেস	অ্যাসিনক্রোন সিরিয়াল ট্রান্সমিশনঃ RS232, 9600bps, 1N8.
বিদ্যুৎ সরবরাহ1	U1, Un পরীক্ষিত সার্কিট টার্মিনাল থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA			পরীক্ষিত সার্কিট থেকে
পাওয়ার সাপ্লাই ২	এসি সকেট থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA
বিদ্যুৎ সরবরাহ3	ব্যাটারি প্রকারঃ লি-পলিমার ব্যাটারি, আকারঃ 110mmX51mmX16mm,			অভ্যন্তরীণ লি-ব্যাটারি
বিদ্যুৎ সরবরাহ3	নামমাত্র আউটপুট ভোল্টেজঃ 7.2V, ক্ষমতাঃ 5000mAh			অভ্যন্তরীণ লি-ব্যাটারি
মাত্রা	যন্ত্রঃ 245mm X 162mm X 60mm
	ক্যারি কেসঃ 559mm X 351mm X 229mm
ওজন	প্রধান যন্ত্রের ওজনঃ ১.৭ কেজি
	মোট সেট ওজনঃ ১১.৫ কেজি

YC98G এর জন্য স্পেসিফিকেশন - 0.05%

পয়েন্ট	পরিমাপ পরিসীমা	কার্যকর সমাধান	সঠিকতা (%)	অন্যান্য
ভোল্টেজ	৫-৪৫০ ভোল্ট	0.001 ভোল্ট	0.০২%	২টি ব্যাপ্তি ((১ঃ৪)
বর্তমান সিটি	0.০৫ - ২০ এ	0.0002 এ	0.০২%	3 রেঞ্জ ((1:10)
ক্ল্যাম্প সিটি	0.01 - 100 এ	0.001 এ	0.১৫%	3 রেঞ্জ ((1:10)
ঘনত্ব	৪৫-৬৫ হার্জ	0.001 হার্জ	0০.০১ হার্জ
সক্রিয় ক্ষমতা	0~±Umax X Imax	0.0001 W	0.০৫%
	0~±Umax X Imax	0.0001 W	0. ২০%	সিটি ক্ল্যাম্প দিয়ে
প্রতিক্রিয়াশীল শক্তি	0~±Umax X Imax	0.0001 Var	0১০%
	0~±Umax X Imax	0.0001 Var	0.৩০%	সিটি ক্ল্যাম্প সহ
দৃশ্যমান শক্তি	0~±Umax X Imax	0.0001 VA	0১০%
সক্রিয় শক্তি			0.০৫%
			0. ২০%	সিটি ক্ল্যাম্প সহ
প্রতিক্রিয়াশীল শক্তি			0১০%
			0.৩০%	সিটি ক্ল্যাম্প সহ
শক্তি ধ্রুবক	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
পাওয়ার ফ্যাক্টর	0 ~ ± 0.9999	0.0001	± 0.005%
ফেজ কোণ	০ ~ ৩৫৯. ৯৯৯	0.001 o	±0.005o
কাজের পরিবেশ	-10 ~ +55oC, 15 ~ 85% RHD, উচ্চতাঃ -10 ~ 3500 মি
তাপমাত্রার প্রভাব	≤10 পিপিএম/ওসি ((ইউ/আই, ≤15 পিপিএম/ওসি ((অন্যান্য)
ফ্রিকোয়েন্সি প্রভাব	≤20 পিপিএম/হার্টজ
পলস ইন্টারফেস	ইনপুট (২টি চ্যানেল, PLi1, PLi2)
	নিম্ন স্তর≤2V, উচ্চ স্তর≥5V
	আউটপুট (২ টি চ্যানেল, PLo-1 সক্রিয় ক্ষমতা, PLo-3 প্রতিক্রিয়াশীল ক্ষমতা)
	নিম্ন স্তর≤0.5V, উচ্চ স্তর≥11.5V

যোগাযোগ ইন্টারফেস	অ্যাসিনক্রোন সিরিয়াল ট্রান্সমিশনঃ RS232, 9600bps, 1N8.
বিদ্যুৎ সরবরাহ1	U1, Un পরীক্ষিত সার্কিট টার্মিনাল থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA			পরীক্ষিত সার্কিট থেকে
পাওয়ার সাপ্লাই ২	এসি সকেট থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA
বিদ্যুৎ সরবরাহ3	ব্যাটারি প্রকারঃ লি-পলিমার ব্যাটারি, আকারঃ 110mmX51mmX16mm,			অভ্যন্তরীণ লি-ব্যাটারি
বিদ্যুৎ সরবরাহ3	নামমাত্র আউটপুট ভোল্টেজঃ 7.2V, ক্ষমতাঃ 5000mAh			অভ্যন্তরীণ লি-ব্যাটারি
মাত্রা	যন্ত্রঃ 245mm X 162mm X 60mm
	ক্যারি কেসঃ 559mm X 351mm X 229mm
ওজন	প্রধান যন্ত্রের ওজনঃ ১.৭ কেজি
	মোট সেট ওজনঃ ১১.৫ কেজি

YC98G এর জন্য স্পেসিফিকেশন - 0.05%

পয়েন্ট	পরিমাপ পরিসীমা	কার্যকর সমাধান	সঠিকতা (%)	অন্যান্য
ভোল্টেজ	৫-৪৫০ ভোল্ট	0.001 ভোল্ট	0.০২%	২টি ব্যাপ্তি ((১ঃ৪)
বর্তমান সিটি	0.০৫ - ২০ এ	0.0002 এ	0.০২%	3 রেঞ্জ ((1:10)
ক্ল্যাম্প সিটি	0.01 - 100 এ	0.001 এ	0.১৫%	3 রেঞ্জ ((1:10)
ঘনত্ব	৪৫-৬৫ হার্জ	0.001 হার্জ	0০.০১ হার্জ
সক্রিয় ক্ষমতা	0~±Umax X Imax	0.0001 W	0.০৫%
	0~±Umax X Imax	0.0001 W	0. ২০%	সিটি ক্ল্যাম্প দিয়ে
প্রতিক্রিয়াশীল শক্তি	0~±Umax X Imax	0.0001 Var	0১০%
	0~±Umax X Imax	0.0001 Var	0.৩০%	সিটি ক্ল্যাম্প সহ
দৃশ্যমান শক্তি	0~±Umax X Imax	0.0001 VA	0১০%
সক্রিয় শক্তি			0.০৫%
			0. ২০%	সিটি ক্ল্যাম্প সহ
প্রতিক্রিয়াশীল শক্তি			0১০%
			0.৩০%	সিটি ক্ল্যাম্প সহ
শক্তি ধ্রুবক	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
পাওয়ার ফ্যাক্টর	0 ~ ± 0.9999	0.0001	±0.005%
ফেজ কোণ	০ ~ ৩৫৯. ৯৯৯	0.001 o	±0.005o
কাজের পরিবেশ	-10 ~ +55oC, 15 ~ 85% RHD, উচ্চতাঃ -10 ~ 3500 মি
তাপমাত্রার প্রভাব	≤10 পিপিএম/ওসি ((ইউ/আই, ≤15 পিপিএম/ওসি ((অন্যান্য)
ফ্রিকোয়েন্সি প্রভাব	≤20 পিপিএম/হার্টজ
পলস ইন্টারফেস	ইনপুট (২টি চ্যানেল, PLi1, PLi2)
	নিম্ন স্তর≤2V, উচ্চ স্তর≥5V
	আউটপুট (২ টি চ্যানেল, PLo-1 সক্রিয় ক্ষমতা, PLo-3 প্রতিক্রিয়াশীল ক্ষমতা)
	নিম্ন স্তর≤0.5V, উচ্চ স্তর≥11.5V

যোগাযোগ ইন্টারফেস	অ্যাসিনক্রোন সিরিয়াল ট্রান্সমিশনঃ RS232, 9600bps, 1N8.
বিদ্যুৎ সরবরাহ1	U1, Un পরীক্ষিত সার্কিট টার্মিনাল থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA			পরীক্ষিত সার্কিট থেকে
পাওয়ার সাপ্লাই ২	এসি সকেট থেকে শক্তিঃ 85 ~ 450V / ₹ 35VA
বিদ্যুৎ সরবরাহ3	ব্যাটারি প্রকারঃ লি-পলিমার ব্যাটারি, আকারঃ 110mmX51mmX16mm,			অভ্যন্তরীণ লি-ব্যাটারি
বিদ্যুৎ সরবরাহ3	নামমাত্র আউটপুট ভোল্টেজঃ 7.2V, ক্ষমতাঃ 5000mAh			অভ্যন্তরীণ লি-ব্যাটারি
মাত্রা	যন্ত্রঃ 245mm X 162mm X 60mm
	ক্যারি কেসঃ 559mm X 351mm X 229mm
ওজন	প্রধান যন্ত্রের ওজনঃ ১.৭ কেজি
	মোট সেট ওজনঃ ১১.৫ কেজি
