YCCl-9901 ট্রান্সফরমার পরীক্ষার সরঞ্জামগুলির জন্য ফেজ এবং ফিডার সনাক্তকারী

YCCl-9901 ট্রান্সফরমার পরীক্ষার সরঞ্জামের জন্য ফেজ এবং ফিডার সনাক্তকারী

1.ফেস এবং ফিডার আইডেন্টিফায়ার ব্যবহারকারীদের মৌলিক তথ্য যেমন ব্যবহারকারীদের ট্রান্সফরমার, পাওয়ার এবং ফেজ লাইন ইত্যাদি সনাক্ত করতে ব্যবহৃত হয়। এটি একটি কার্যকর পরিচালনার পদ্ধতি হিসাবে কাজ করে।

2.সিস্টেমটি ব্যবহারকারীদের তথ্য সনাক্ত করতে ইমপলস পদ্ধতি এবং পাওয়ারলাইন ক্যারিয়ার সিগন্যাল পদ্ধতি উভয়ই গ্রহণ করে। দুটি পদ্ধতি একত্রে বা আলাদাভাবে ব্যবহার করা যেতে পারে। এটি উচ্চ পরীক্ষার নির্ভুলতা সরবরাহ করে,ব্যবহারকারীদের কোন ভুল বিচার বা স্বীকৃতি না ঘটে.

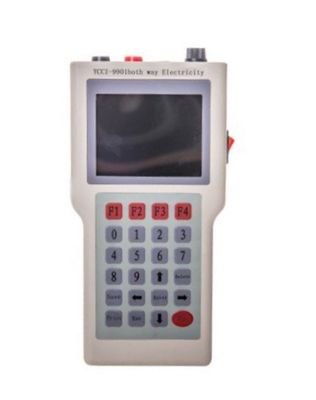

3এই সিস্টেমে একটি হোস্ট টেস্টিং ডিভাইস এবং হ্যান্ডহেল্ড টেস্টিং ইউনিট রয়েছে। হোস্টটি ট্রান্সফরমারের নিম্ন ভোল্টেজ সাইডে ইনস্টল করা হয়,এবং হ্যান্ডহেল্ড ইউনিটগুলি তথ্য সনাক্তকরণের জন্য ব্যবহারকারীর পাশে ব্যবহৃত হয়.

স্পেসিফিকেশনঃ

বৈশিষ্ট্য ও ফাংশন

• পরিমাপ করা রেখাগুলির ট্রান্সফরমার এবং পর্যায়গুলিকে আলাদা করার জন্য সনাক্তকরণ ফাংশন।
• ট্রান্সফরমারগুলির প্রতিটি ধাপের লোডের (ব্যবহৃত শক্তি মিটার সংখ্যা) সনাক্তকরণ।
• পরিমাপ করা লাইনগুলির ভোল্টেজ মান প্রদর্শন এবং সংরক্ষণ করুন এবং ট্রান্সফরমার এবং ব্যবহারকারীর পক্ষের মধ্যে ভোল্টেজ পার্থক্য পরিমাপ করুন।
• পরিমাপ করা লাইনের অদ্ভুত হারমোনিক সামগ্রী (৩-৫১ তম) প্রদর্শন করুন এবং মোট হারমোনিকগুলি সংরক্ষণ করুন। পরিমাপ করা লাইনের ভোল্টেজ তরঙ্গরূপ প্রদর্শন করুন।
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• প্রবাহ সংযোজক ব্যবহার করে বন্টন এলাকার শাখা লাইন চিহ্নিত করুন, যেখানে হ্যান্ডহেল্ড ইউনিটগুলি অবস্থিত।
• তিনটি বর্তমান ক্ল্যাম্প ব্যবহার করে, হোস্ট ভোল্টেজ, বর্তমান, কোণ, সক্রিয় ক্ষমতা, প্রতিক্রিয়াশীল ক্ষমতা, শক্তি ফ্যাক্টর ইত্যাদি প্রদর্শন করে যখন কোনও বর্তমান ক্ল্যাম্প ব্যবহার করা হয় না,এটি শূন্য হিসাবে দেখানো অন্যান্য পরামিতি সঙ্গে শুধুমাত্র ভোল্টেজ মান প্রদর্শন.
• 500A এবং বৃহত্তর clamps বা Rogowski coils শাখা পরীক্ষা জন্য উপলব্ধ।
• পরীক্ষিত ট্রান্সফরমারগুলোকে আলাদা করার জন্য বন্টন এলাকার নম্বর অবাধে সেট করা যায়।
• যখন হ্যান্ডহেল্ড ইউনিট সংযোগ বা হোস্টের বর্তমান ক্ল্যাম্প সংযোগ পদ্ধতি ব্যবহার করা হয় তখন পলস পরীক্ষার জন্য দিক এবং মেরুকরণের পার্থক্য প্রয়োজন হয় না।

ব্যবহারের পদ্ধতি

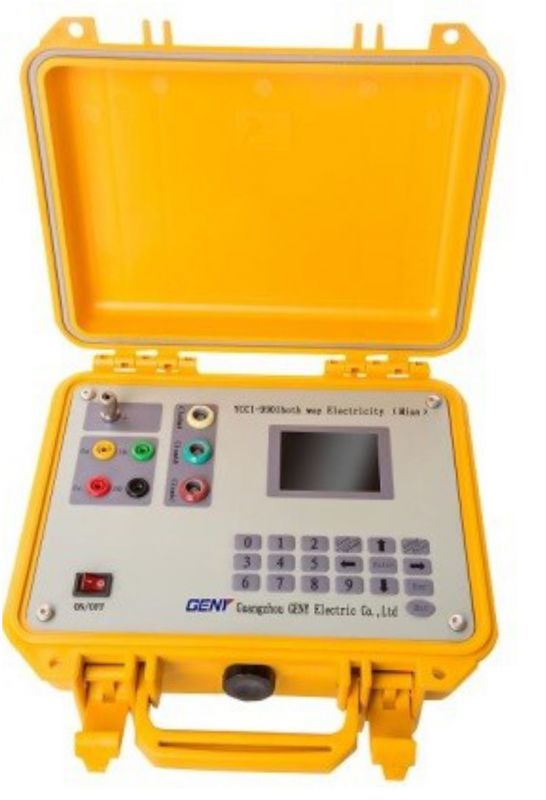

হোস্ট মেশিন

পরীক্ষার কন্ডাক্টর হলুদ, সবুজ, লাল এবং কালো পরীক্ষার তারগুলিকে হোস্ট মেশিনে যথাক্রমে ইউএ, ইউবি, ইউসি, ইউও টার্মিনালগুলির সাথে সংযুক্ত করুন।অন্য দিকে ক্ল্যাম্প দ্বারা ট্রান্সফরমার বা অন্যান্য শক্তি সরবরাহ ডিভাইস সংযুক্ত করা হয়. (দ্রষ্টব্যঃ ডিফল্টরূপে, হলুদ হল ফেজ A, সবুজ হল ফেজ B, লাল হল ফেজ C, এবং কালো হল UO) নিরাপদ রাখুন এবং অপারেশন চলাকালীন বিদ্যুৎ তারের নিয়ম অনুসরণ করুন।

সম্প্রসারণ

এক্সটেনশন প্যানেল টার্মিনাল সংযোগ করার জন্য টেস্টিং পেনের প্লাগ সাইড এবং পাওয়ার মিটার সংযোগ করার জন্য ক্ল্যাম্প সাইড ব্যবহার করুন (লালটি ফেজ লাইন এবং কালোটি শূন্য লাইন) । সংযোগের পরে শক্তি চালু করুন।
