YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম

YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম

ব্র্যান্ড নাম: GENY
মডেল নম্বর: YC-1891GT
MOQ: 1
মূল্য: negotiate rates
অর্থ প্রদানের শর্তাবলী: T/T, L/C, D/P, T/T
সরবরাহের ক্ষমতা: 5 সেট / 1 মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO, CE
আউটপুট ভোল্টেজ পরিসীমা:
3x57.7V / 3x100V / 3x220V / 3x380V
ফেজ শিফট প্রভাব::
<০.১%
আউটপুট ফেজ সমন্বয় পরিসীমা:
0.01°~360°
লোড নিয়ন্ত্রণ:
<±0.3°
আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য পরিসীমা:
45Hz থেকে 65Hz
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের কেস
যোগানের ক্ষমতা:
5 সেট / 1 মাস
বিশেষভাবে তুলে ধরা:

স্টেশনারি এনার্জি মিটার ভেরিফিকেশন সিস্টেম

পণ্যের বর্ণনা

YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম

ডিভাইসের বৈশিষ্ট্য

  • নমনীয় সিস্টেমের বৈশিষ্ট্য
  • RJ-45 / RS-485 / CAN ইন্টারফেস
  • ক্যারিয়ার / রিমোট সিগন্যাল / স্টেট গ্রিড ব্লুটুথ কমিউনিকেশন ইন্টারফেস
  • মাইক্রো কম্পিউটার অটোমেটিক ক্যালিব্রেশন অপারেশন এবং কীবোর্ড ম্যানুয়াল ক্যালিব্রেশন অপারেশন
  • নমনীয় ক্যালিব্রেশন পরিকল্পনার সেটিংস
  • বিভিন্ন রিপোর্ট ফরম্যাট যা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী পরিবর্তন করা যেতে পারে
  • স্মার্ট মিটারিংয়ের জন্য যোগাযোগ প্রোটোকল
  • বারকোড ইনপুট এবং নেটওয়ার্কিং ফাংশন
  • 645, 698 যোগাযোগ প্রোটোকল সমর্থন করে



টেকনিক্যাল স্পেসিফিকেশন

ডিভাইসের নির্ভুলতা স্তরঃ 0.05 স্তর / 0.1 স্তর

আউটপুট ভোল্টেজ

  • পরিসীমাঃ 3x57.7V / 3x100V / 3x220V / 3x380V
  • সামঞ্জস্যের পরিসীমাঃ 0 ~ 120% Un
  • নিয়ন্ত্রন নির্ভুলতাঃ ন্যূনতম ১ এমভি
  • তরঙ্গের আকৃতির বিকৃতিঃ ≤0.3%
  • ফেজ শিফট প্রভাবঃ <0.1%
  • লোড রেগুলেশনঃ পূর্ণ স্কেল মানের ≤±0.3% (শুদ্ধ প্রতিরোধ, প্ররোচক, ক্যাপাসিটিভ)
  • মনিটরিং নির্ভুলতাঃ মাল্টি-ফাংশনাল স্ট্যান্ডার্ড মিটার মনিটরিং

আউটপুট বর্তমান

  • পরিসীমাঃ 3x0.02A~100A স্বয়ংক্রিয় পরিসীমা নির্বাচন (পাওয়ার সোর্স অংশ, ডিফল্ট Imax=50A)
  • 3x0.2A~500A (১০ঃ১০ আইসিটি রূপান্তর আউটপুটের মাধ্যমে। আইসিটি নির্ভুলতা স্তরঃ ০।01)
  • সিটি ট্রান্সফরমেশন আউটপুট, স্টার্ট বর্তমানঃ 200mA (ন্যূনতম), স্টার্ট বর্তমান নির্ভুলতা ≤3%
  • সিমুলেটেড রোগোভস্কি কয়েল আউটপুট ভোল্টেজঃ 0.16mV-400mV (রেল মিটার 0.2A ~ 500A ইনপুটের সাথে মিলে)
  • সামঞ্জস্যের পরিসীমাঃ 0~120% ইন
  • নিয়ন্ত্রন নির্ভুলতাঃ ন্যূনতম ০.১ এমএ (পাওয়ার সোর্স পার্ট)
  • তরঙ্গের আকৃতির বিকৃতিঃ ≤0.3%
  • ফেজ শিফট প্রভাবঃ <0.1%
  • লোড রেগুলেশনঃ পূর্ণ স্কেল মানের ≤±0.3% (শুদ্ধ প্রতিরোধ, প্ররোচক, ক্যাপাসিটিভ)
  • মনিটরিং নির্ভুলতাঃ মাল্টি-ফাংশনাল স্ট্যান্ডার্ড মিটার মনিটরিং

আউটপুট ফেজ

  • সামঞ্জস্যের পরিসীমাঃ 0.01°~360°
  • সামঞ্জস্যের নির্ভুলতাঃ ন্যূনতম ০.০১°
  • লোড রেগুলেশনঃ <±0.3°
  • মনিটরিং নির্ভুলতাঃ মাল্টি-ফাংশনাল স্ট্যান্ডার্ড মিটার মনিটরিং

আউটপুট ফ্রিকোয়েন্সি

  • সামঞ্জস্যের পরিসীমাঃ ৪৫,০০০ হার্জ ~ ৬৫,০০০ হার্জ
  • সামঞ্জস্যের নির্ভুলতাঃ ন্যূনতম ০.০০১ হার্জ
  • লোড রেগুলেশনঃ <±0.1%
  • মনিটরিং নির্ভুলতাঃ মাল্টি-ফাংশনাল স্ট্যান্ডার্ড মিটার মনিটরিং

আউটপুট পাওয়ার সিমেট্রি

  • যখন ডিভাইসটি সিমেট্রি নির্দেশ করে (বা ডিফল্টরূপে) তখন প্রকৃত আউটপুট সিমেট্রি টেবিল ৩-৩ এর স্পেসিফিকেশন অতিক্রম করা উচিত নয়।

আউটপুট পাওয়ার স্থিতিশীলতা

  • ডিভাইসটি নির্দিষ্ট আউটপুট লোড পরিসরের মধ্যে তাপীয়ভাবে স্থিতিশীল অবস্থায় পৌঁছানোর পরে, আউটপুট পাওয়ার স্থিতিশীলতা Py টেবিল 3-4 এর স্পেসিফিকেশন অতিক্রম করা উচিত নয়।

(টেবিল ৩-৩)

ডিভাইসের নির্ভুলতার স্তর ভোল্টেজ সিমেট্রি (%) বর্তমান সিমেট্রি (%) ফেজ সিমেট্রি (°)
0.০৫ স্তর ±0.5 ± ১।0 2
0.১ স্তর ±0.5 ± ১।0 2



(টেবিল ৩-৪)

ডিভাইসের নির্ভুলতার স্তর 0.০৫ স্তর 0.১ স্তর
১-এ জিআর।0 0.02 0.05
γР 0.5L এ 0.05 0.1



টাইমিং সিগন্যাল

  • মডুলার টাইমিং ফ্রিকোয়েন্সি মিটার, আউটপুট টাইমিং ফ্রিকোয়েন্সি 625kHz
  • অভ্যন্তরীণ ক্রিস্টাল দোলকের ফ্রিকোয়েন্সি নির্ভুলতা ≤0.4x10^-6, বার্ষিক স্থিতিশীলতা ≤0.1x10^-6
  • (উপরে ডিফল্ট কনফিগারেশন, অন্যান্য কর্মক্ষমতা পরামিতি এবং ফাংশন জন্য, কাস্টমাইজেশান জন্য আমাদের কোম্পানীর সাথে যোগাযোগ করুন)

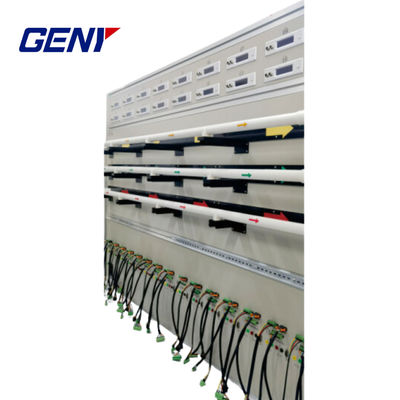

YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম 0

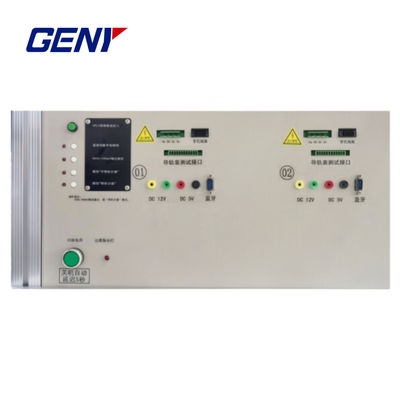

YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম 1





সার্টিফিকেশন

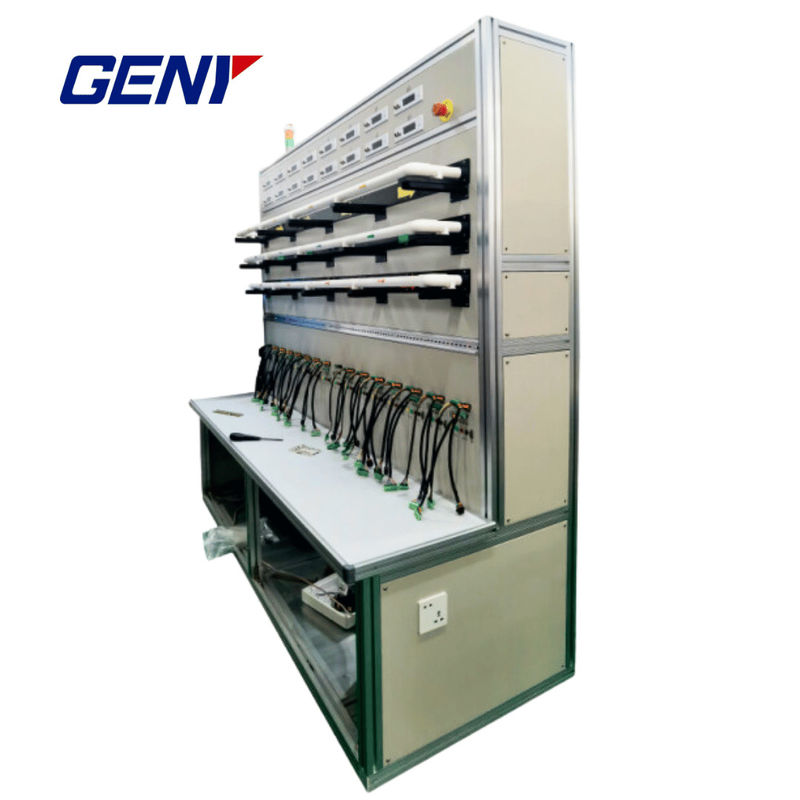

YC-1893GT রেল-মাউন্ট স্টেশনারি এনার্জি মিটার যাচাইকরণ সিস্টেম 2
