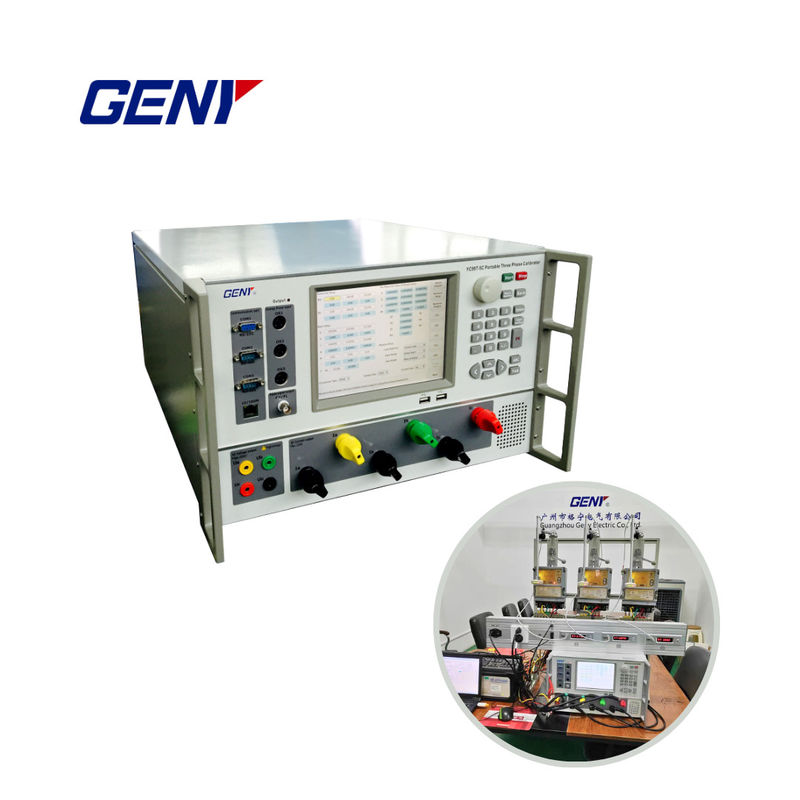

YC99T-5C/3C পোর্টেবল থ্রি ফেজ ক্যালিব্রেটর

2.ক্যালিব্রেটিং মিটার টাইপ

• মিটার ব্যবহারকারীর মধ্যে ক্যালিব্রেট করতে পারেনঃ এক-ফেজ সক্রিয় শক্তি মিটার, তিন-ফেজ
• তিন তারের সক্রিয় শক্তি মিটার, তিন ফেজ তিন তারের কম্পোজিট মিটার, তিন ফেজ
• চার তারের সক্রিয় শক্তি মিটার, তিন ফেজ চার তারের কম্পোজিট মিটার, তিন ফেজ তিন তারের
• সিনস রিঅ্যাক্টিভ এনার্জি মিটার, তিন-ফেজ চার-ক্যারার সিনস রিঅ্যাক্টিভ এনার্জি মিটার, দুটি উপাদান
• ৬০ ডিগ্রি রিঅ্যাকটিভ এনার্জি মিটার, দুই উপাদান ৯০ ডিগ্রি রিঅ্যাকটিভ এনার্জি মিটার এবং তিন উপাদান
• ৯০ ডিগ্রি রেঅ্যাকটিভ এনার্জি মিটার ।

3. টেকনিক্যাল স্পেসিফিকেশন

এসি আউটপুট ভোল্টেজ

• YC99T-3C এসি ভোল্টেজ আউটপুট পরিসীমাঃ 100V, 220V, 380V, 660V;
• YC99T-5C এসি ভোল্টেজ আউটপুট পরিসীমাঃ 100V, 220V, 380V;
• রেজল্যুশন পরিসীমাঃ ((0 ₹ 120%) %RG,RG হল নিম্নলিখিত একই পরিসীমা;
• সমন্বয় ডিগ্রীঃ 0.01%RG,0.১%আরজি,১%আরজি,১০%আরজি ঐচ্ছিক;
• স্থিতিশীলতাঃ 0.01%/2 মিনিট
• বিকৃতিঃ ≤0.2% (অ-ক্যাপাসিটিভ লোড)
• সর্বাধিক আউটপুট লোডঃ 20VA / ফেজ;
• পরিমাপের নির্ভুলতাঃ ০.০৫%RG;

এসি বর্তমান আউটপুট

• YC99T-3C এসি বর্তমান আউটপুট পরিসীমাঃ 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 YC99T-5C এসি বর্তমান আউটপুট পরিসীমাঃ 50mA, 200mA, 1A, 5A, 20A, 100A;
• দ্রষ্টব্যঃ 100A গিয়ার এ 60A এর বেশি আউটপুট বর্তমানের ক্ষেত্রে, আউটপুট সময় 30 মিনিটের কম হওয়া উচিত।
• সামঞ্জস্যের পরিসীমাঃ (0 ₹ 120%) RG,RG হল নিম্নলিখিত একই পরিসীমা;
• সমন্বয় ডিগ্রীঃ 0.01%RG,0.১%আরজি,১%আরজি,১০%আরজি ঐচ্ছিক;
• স্থিতিশীলতাঃ ০.০১%/২ মিনিট;
• বিকৃতিঃ ≤০.২% (অ-ক্যাপাসিটিভ লোড);
• YC99T-3C সর্বাধিক আউটপুট লোডঃ 60VA (50A গিয়ার, 120% আউটপুট);
• YC99T-5C সর্বাধিক আউটপুট লোডঃ 120VA (100A গিয়ার, 120% আউটপুট);
• পরিমাপের নির্ভুলতাঃ 0.05%RG;

• পাওয়ার আউটপুট স্থিতিশীলতাঃ 0.01%RG/2min;
• সক্রিয় ও প্রতিক্রিয়াশীল শক্তি পরিমাপের নির্ভুলতাঃ 0.05%RG;

ফেজ আউটপুট

• আউটপুট সামঞ্জস্যের ব্যবস্থাঃ 0°~360°;
• আউটপুট সমন্বয় ডিগ্রীঃ 10 °, 1 °, 0.1 °, 0.01 ° ঐচ্ছিক।
• রেজোলিউশনঃ ০.০১°
• পরিমাপের নির্ভুলতাঃ ০.০৫°।

পাওয়ার ফ্যাক্টর আউটপুট

• সেটিং রেঞ্জঃ -1 ~ 0 ~ +1;
• পরিমাপের রেজোলিউশনঃ ০।0001;
• পরিমাপের নির্ভুলতাঃ ০।0005;

ফ্রিকোয়েন্সি আউটপুট

• রেজল্যুশন রেঞ্জঃ ৪০ হার্জ ~ ৭০ হার্জ;
• আউটপুট সমন্বয় ডিগ্রীঃ 1Hz, 0.1Hz, 0.01Hz, 0.001Hz ঐচ্ছিক।
• রেজোলিউশনঃ ০.০০১ হার্জ;
• নির্ভুলতাঃ ০.০০২ হার্জ।

হারমোনিক সেটআপ

• হারমোনিক সময়ঃ ২-৬৩ বার;
• হারমোনিক সামগ্রীঃ ০-৪০%;
• হারমোনিক ফেজঃ 0°~359.99°;
• হারমোনিক সেটআপ ত্রুটিঃ 2 ~ 31 বারঃ ≤±0.1%, 32 ~ 63 বারঃ ≤±0.2%

শক্তির ত্রুটি পরিমাপ

স্ট্যান্ডার্ড কোয়ার্টজ ওসিলেটর প্রযুক্তিগত সূচক

• ফ্রিকোয়েন্সি নির্ভুলতাঃ ±0.5ppm, কারখানার ক্যালিব্রেশন (25°C);
• ফ্রিকোয়েন্সি স্থিতিশীলতাঃ ±0.1ppm, -20°C+70°C;

4. সাধারণ প্রযুক্তিগত বিবরণী
