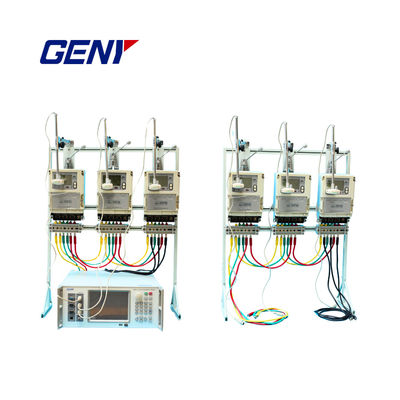

পোর্টেবল এনার্জি মিটার টেস্টিং সরঞ্জাম YC99T সিরিজ

মডেল নং।

YC99T-3C

মিটার অবস্থান / নির্ভুলতা

৩/০।05

এসি ভোল্টেজ আউটপুট

পরিসীমা

57.7V,100V, 220V, 380V 660

সমন্বয় পরিসীমা

(0-120)%RG (RG হল রেঞ্জ)

রেজোলিউশন সামঞ্জস্য করুন

0.০১%আরজি, ০.১%আরজি, ১%আরজি, ১০%আরজি

স্থিতিশীলতা

0.০১%/২মিনিট (০.০৫cl), ০.০২%/২মিনিট (০.১cl)

বিকৃতি

0.২% (অ-ক্যাপাসিটিভ লোড)

সর্বাধিক আউটপুট লোড

২০ ভিএ/ফেজ

পরিমাপের নির্ভুলতা

%0.05%RG ((0.05cl), %0.1%RG ((0.1cl)

এসি বর্তমান আউটপুট

পরিসীমা

0.05A 0.2A 1A 5A 16.67A 50A

পরিসীমা সামঞ্জস্য করুন

(0-120)%RG (RG হল রেঞ্জ)

রেজোলিউশন সামঞ্জস্য করুন

0.০১%আরজি, ০.১%আরজি, ১%আরজি, ১০%আরজি

স্থিতিশীলতা

0.০১%/২মিনিট (০.০৫cl), ০.০২%/২মিনিট (০.১cl)

বিকৃতি

0.২% (অ-ক্যাপাসিটিভ লোড)

সর্বাধিক আউটপুট লোড

50VA ((50A পরিসীমা)

পরিমাপের নির্ভুলতা

%0.05%RG ((0.05cl), %0.1%RG ((0.1cl)

পাওয়ার আউটপুট

স্থিতিশীলতা

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

সক্রিয়, প্রতিক্রিয়াশীল শক্তি নির্ভুলতা

%০.০৫%আরজি

ফেজ আউটপুট

আউটপুট সমন্বয় পরিসীমা

০ ~ ৩৫৯99

আউটপুট সামঞ্জস্য ক্ষমতা

১০°, ১°,0.1°,0.01° অপশনাল

রেজোলিউশন

0.01

পরিমাপের নির্ভুলতা

%০।05

পাওয়ার ফ্যাক্টর আউটপুট

সেটিং রেঞ্জ

-1~0~+1

পরিমাপ রেজোলিউশন

0.0001

পরিমাপের নির্ভুলতা

%০।0005

ফ্রিকোয়েন্সি আউটপুট

সেটিং রেঞ্জ

৪০ হার্জ ০৭০ হার্জ

আউটপুট সমন্বয় রেজোলিউশন

1Hz, 0.1Hz, 0.01Hz, 0.001Hz ঐচ্ছিক

রেজোলিউশন

0০.০০১ হার্জ

সঠিকতা

%0.002Hz

হারমোনিক সেটিং

হারমোনিক অর্ডার

২য় ~ ৬৩তম

হারমোনিক ব্যাপ্তি

০-৪০%

হারমোনিক কোণ

০ ~ ৩৫৯।00

হারমোনিক সেট ত্রুটি

২য় থেকে ৩১তমঃ %০.১%, ৩২তম থেকে ৬৩তমঃ %০.২%

শক্তির ত্রুটি পরিমাপ

সক্রিয় শক্তির বেসিক ত্রুটির সীমা

%0.05%RD ((ভোল্টেজ30V~660V,বর্তমান0.02A~60A,পিএফ 0.5)

প্রতিক্রিয়াশীল শক্তির বেসিক ত্রুটি সীমা

%0.1%RD ((ভোল্টেজ30V~660V,বর্তমান0.02A~60A,পিএফ 0.5)

স্ট্যান্ডার্ড ক্রিস্টাল

ফ্রিকোয়েন্সি নির্ভুলতা

%০.৫ পিপিএম (ফ্যাক্টরি ছেড়ে যান@২৫)

ফ্রিকোয়েন্সি স্থিতিশীলতা

%0.1ppm,-20 ~+70

এনার্জি ইমপলস ইনপুট

ইনপুট এনার্জি ইমপ্লান্সের সংখ্যা

3 টি চ্যানেল সক্রিয়, 3 টি চ্যানেল প্রতিক্রিয়াশীল

সাধারণ পরামিতি

পাওয়ার সাপ্লাই

AC220V%15% বা 110V%15%

ঘনত্ব

50Hz থেকে 60Hz

ব্যবহার

৬০ ভিএ-১০০০ ভিএ

পরিবেশের অবস্থা

20 ~ 30 আপেক্ষিক আর্দ্রতা

সংরক্ষণের পরিবেশ

-২০ ~ ৫০

আকার ও ওজন

600mm(L) 400mm(W) 266mm(H), 30kg

মডেল নং।

YC99T-5C

মিটার অবস্থান / নির্ভুলতা

3 / 0.05cl

এসি ভোল্টেজ আউটপুট

পরিসীমা

57.7V,100V, 220V, 380V

সমন্বয় পরিসীমা

(0-120)%RG (RG হল রেঞ্জ)

রেজোলিউশন সামঞ্জস্য করুন

0.০১%আরজি, ০.১%আরজি, ১%আরজি, ১০%আরজি

স্থিতিশীলতা

0.০১%/২মিনিট (০.০৫cl), ০.০২%/২মিনিট (০.১cl)

বিকৃতি

0.২% (প্রতিরোধ লোড)

সর্বাধিক আউটপুট লোড

২০ ভিএ/ফেজ

পরিমাপের নির্ভুলতা

%0.05%RG ((0.05cl), %0.1%RG ((0.1cl)

এসি বর্তমান আউটপুট

পরিসীমা

0.05A 0.2A 1A 5A 20A 100A

পরিসীমা সামঞ্জস্য করুন

(0-120)%RG (RG হল রেঞ্জ)

রেজোলিউশন সামঞ্জস্য করুন

0.০১%আরজি, ০.১%আরজি, ১%আরজি, ১০%আরজি ((ঐচ্ছিক)

স্থিতিশীলতা

0.০১%/২মিনিট (০.০৫cl), ০.০২%/২মিনিট (০.১cl)

বিকৃতি

0.২% (অ-ক্যাপাসিটিভ লোড)

সর্বাধিক আউটপুট লোড

100VA ((100A পরিসীমা)

পরিমাপের নির্ভুলতা

%0.05%RG ((0.05cl), %0.1%RG ((0.1cl)

পাওয়ার আউটপুট

স্থিতিশীলতা

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

সক্রিয়, প্রতিক্রিয়াশীল শক্তি নির্ভুলতা

%০.০৫%আরজি

ফেজ আউটপুট

আউটপুট সমন্বয় পরিসীমা

০ ~ ৩৫৯99

আউটপুট সামঞ্জস্য ক্ষমতা

১০°, ১°,0.1°,0.01° অপশনাল

রেজোলিউশন

0.01

পরিমাপের নির্ভুলতা

%০।05

পাওয়ার ফ্যাক্টর আউটপুট

সেটিং রেঞ্জ

-1~0~+1

পরিমাপ রেজোলিউশন

0.0001

পরিমাপের নির্ভুলতা

%০।0005

ফ্রিকোয়েন্সি আউটপুট

সেটিং রেঞ্জ

৪৫ হার্জ ∙ ৭০ হার্জ

আউটপুট সমন্বয় রেজোলিউশন

1Hz, 0.1Hz, 0.01Hz, 0.001Hz

রেজোলিউশন

0০.০০১ হার্জ

সঠিকতা

%0.002Hz

হারমোনিক সেটিং

হারমোনিক অর্ডার

২য় ~ ৬৩তম

হারমোনিক ব্যাপ্তি

০-৪০%

হারমোনিক কোণ

০ ~ ৩৫৯।99

হারমোনিক সেট ত্রুটি

২য় থেকে ৩১তমঃ %০.১%, ৩২তম থেকে ৬৩তমঃ %০.২%

শক্তির ত্রুটি পরিমাপ

সক্রিয় শক্তির বেসিক ত্রুটির সীমা

%0.05%RD ((ভোল্টেজ30V~380V,বর্তমান0.02A~120A,পিএফ 0.5)

প্রতিক্রিয়াশীল শক্তির বেসিক ত্রুটি সীমা

%0.1%RD ((ভোল্টেজ30V~380V,বর্তমান0.02A~120A,পিএফ 0.5)

স্ট্যান্ডার্ড ক্রিস্টাল

ফ্রিকোয়েন্সি নির্ভুলতা

%০.৫ পিপিএম (ফ্যাক্টরি ছেড়ে যান@২৫)

ফ্রিকোয়েন্সি স্থিতিশীলতা

%0.1ppm,-20 ~+70

এনার্জি ইমপলস ইনপুট

ইনপুট এনার্জি ইমপ্লান্সের সংখ্যা

3 টি চ্যানেল সক্রিয়, 3 টি চ্যানেল প্রতিক্রিয়াশীল

সাধারণ পরামিতি

পাওয়ার সাপ্লাই

AC220V%15% বা 110V%15%

ঘনত্ব

50Hz থেকে 60Hz

ব্যবহার

৬০ ভিএ-১০০০ ভিএ

পরিবেশের অবস্থা

20 ~ 30 আপেক্ষিক আর্দ্রতা

সংরক্ষণের পরিবেশ

-২০ ~ ৫০

আকার ও ওজন

600mm(L) 400mm(W) 266mm(H), 48kg
