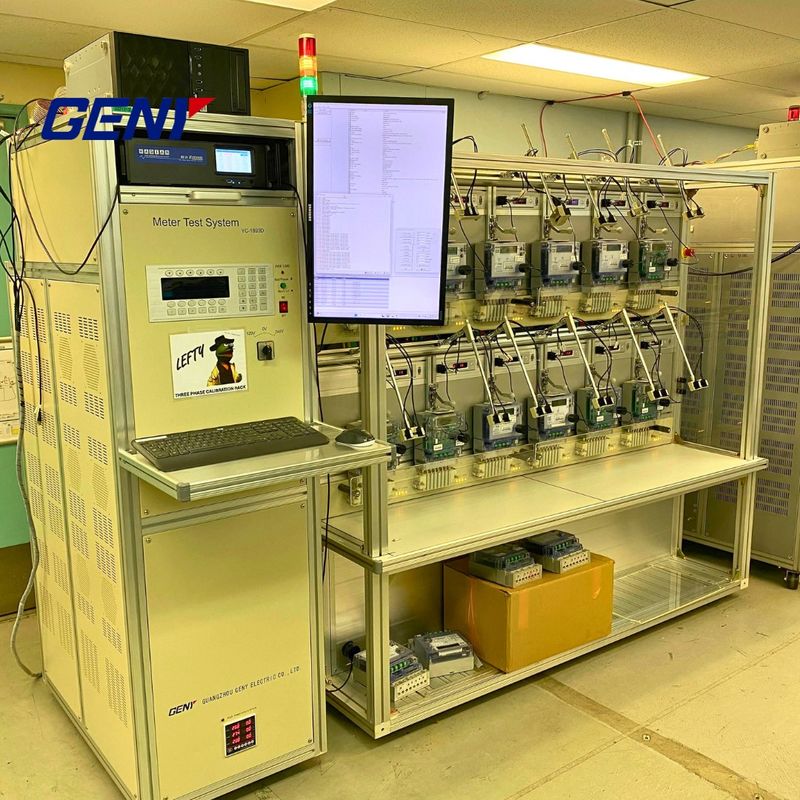

GENY YC-1893D অল-ইন-ওয়ান থ্রি-ফেজ মিটার ক্যালিব্রেশন বেঞ্চ

প্রধান প্রযুক্তিগত পরামিতি

বর্ণনা

বিদ্যুৎ সরবরাহ

3P4W 3×380V±10%, 50Hz±2Hz

আশেপাশের তাপমাত্রা

-10℃ থেকে +40℃

আশেপাশের আর্দ্রতা

35% থেকে 95%

আউটপুট ভোল্টেজ পরিসীমা (ফেজ-টু-নিরপেক্ষ)

3×40V থেকে 450V

আউটপুট ভোল্টেজ পাওয়ার

3×1000VA (সর্বোচ্চ)

ভোল্টেজ রেজোলিউশন

0.01%

ভোল্টেজ স্থিতিশীলতা

0.02%/120s

লোড পরিবর্তন হার

0.01%

ভোল্টেজ বিকৃতি

≤0.3%

আউটপুট কারেন্ট পরিসীমা

3×1mA থেকে 120A (গ্রাহকের অনুরোধের ভিত্তিতে সর্বোচ্চ 230A পর্যন্ত)

আউটপুট কারেন্ট পাওয়ার

3×2000VA (সর্বোচ্চ)

কারেন্ট রেজোলিউশন

0.01%

কারেন্ট স্থিতিশীলতা

0.02%/120s

লোড পরিবর্তন হার

0.01%

কারেন্ট বিকৃতি

≤0.3% (পূর্ণ লিনিয়ার লোড পরিসীমা)

নিরবিচ্ছিন্ন কারেন্ট

100A

সর্বোচ্চ একটানা 20-মিনিটের কারেন্ট

120A

ফেজ সমন্বয় পরিসীমা

0° থেকে 360°

ফেজ রেজোলিউশন

0.01°

ফ্রিকোয়েন্সি সমন্বয় পরিসীমা

45Hz থেকে 65Hz

ফ্রিকোয়েন্সি রেজোলিউশন

0.01Hz

পাওয়ার আউটপুট স্থিতিশীলতা

0.02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

ভোল্টেজ

টেস্ট ভোল্টেজ আউটপুট (ফেজ-নিরপেক্ষ)

3×(24V – 288V) অথবা কাস্টমাইজড

ভোল্টেজ আউটপুটের পাওয়ার

3×100VA

3×250VA

3×500VA

3×1000VA

রেজোলিউশন

পরিসরের সম্পূর্ণ স্কেল মানের 0.01% এর চেয়ে ভালো

সেটিং নির্ভুলতা

চূড়ান্ত পরিসীমা মানের 0.05% এর চেয়ে ভালো

স্থিতিশীলতা

0.005%/ঘণ্টা এর চেয়ে ভালো (ইন্টিগ্রেশন সময় 150 সেকেন্ড)

0-সর্বোচ্চ লোড থেকে লোড নিয়ন্ত্রণ

< 0.01%

বিকৃতি ফ্যাক্টর

লিনিয়ার প্রতিরোধ লোডের জন্য < 0.3%

হারমোনিক্স

2য় – 21তম ফ্রি প্রোগ্রামযোগ্য

কারেন্ট

টেস্ট কারেন্ট আউটপুট

3×(1mA – 100A)

কারেন্ট আউটপুটের পাওয়ার

3×150VA

3×350VA

3×750VA

3×1500VA

রেজোলিউশন

পরিসরের সম্পূর্ণ স্কেল মানের 0.01% এর চেয়ে ভালো

সেটিং নির্ভুলতা

চূড়ান্ত পরিসীমা মানের 0.05% এর চেয়ে ভালো

স্থিতিশীলতা

0.005%/ঘণ্টা এর চেয়ে ভালো (ইন্টিগ্রেশন সময় 150 সেকেন্ড)

0-সর্বোচ্চ লোড থেকে লোড নিয়ন্ত্রণ

< 0.01%

বিকৃতি ফ্যাক্টর

লিনিয়ার প্রতিরোধ লোডের জন্য < 0.3%

হারমোনিক্স

2য় – 21তম ফ্রি প্রোগ্রামযোগ্য

ফেজ অ্যাঙ্গেল

পরিসীমা

0 -- 360°

রেজোলিউশন

0.01°

সেটিং নির্ভুলতা

0.1°

ফ্রিকোয়েন্সি

পরিসীমা

45Hz – 65Hz

রেজোলিউশন

0.01Hz

ভোল্টেজ সরবরাহ

3×220/380V±10% অথবা কাস্টমাইজড

50/60Hz±2Hz

আশেপাশের তাপমাত্রা

-10°C -- +40°C

আপেক্ষিক আর্দ্রতা

35% -- 85%
