SW-5D টাইম-বেস ফ্রিকোয়েন্সি যন্ত্র, ৭টি নির্বাচনযোগ্য স্ট্যান্ডার্ড আউটপুট, ১.৩" OLED ডিসপ্লে এবং OCXO তাপমাত্রা বিচ্যুতি ≤ ০.০৫ ppm

SW-5D টাইম-বেস ফ্রিকোয়েন্সি যন্ত্র, ৭টি নির্বাচনযোগ্য স্ট্যান্ডার্ড আউটপুট, ১.৩" OLED ডিসপ্লে এবং OCXO তাপমাত্রা বিচ্যুতি ≤ ০.০৫ ppm

ব্র্যান্ড নাম: GENY
মডেল নম্বর: এসডাব্লু -5 ডি
MOQ: 1
মূল্য: negotiate rates
অর্থ প্রদানের শর্তাবলী: টি/টি, এল/সি, ডি/পি, টি/টি
সরবরাহের ক্ষমতা: 10 পিসি / 1 মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO, CE
পরীক্ষার রেফারেন্স তাপমাত্রা:
25℃
উষ্ণ শুরু:
27 এস
হট স্টার্ট:
1 এস
ঠান্ডা শুরু সংবেদনশীলতা:
-148dBm
ডিফল্ট স্ফটিক দোলক ঘড়ির পালস ফ্রিকোয়েন্সি:
625kHz/s
স্ফটিক দোলক ঘড়ি ডাল ফ্রিকোয়েন্সি নির্ভুলতা::
≤4 × 10-7
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠ
যোগানের ক্ষমতা:
10 পিসি / 1 মাস
বিশেষভাবে তুলে ধরা:

৭টি নির্বাচনযোগ্য স্ট্যান্ডার্ড আউটপুট সহ টাইম-বেস ফ্রিকোয়েন্সি যন্ত্র

,

১.৩" OLED ডিসপ্লে ফ্রিকোয়েন্সি স্ট্যান্ডার্ড যন্ত্র

,

OCXO তাপমাত্রা বিচ্যুতি ≤ ০.০৫ ppm ক্লক ভেরিফিকেশন যন্ত্র

পণ্যের বর্ণনা

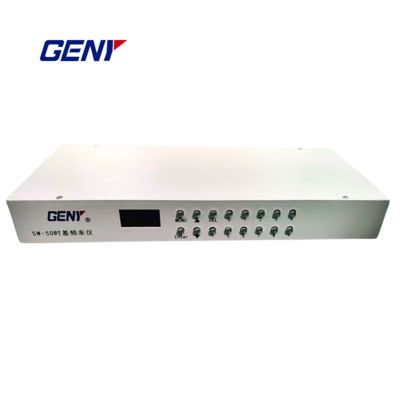

SW-5D টাইম-বেস ফ্রিকোয়েন্সি ইনস্ট্রুমেন্ট
উচ্চ স্থিতিশীল সময় বেস এবং জিপিএস সিঙ্ক্রোনাইজেশনের সাথে বিদ্যুৎ মিটার ঘড়ি যাচাইয়ের জন্য ডিজাইন করা যথার্থ যন্ত্র।
মূল বৈশিষ্ট্য
  • উচ্চ স্থিতিশীলতা OCXO সময় বেস; ফ্রিকোয়েন্সি নির্ভুলতা ≤ 4*10-৭
  • ইথারনেটের মাধ্যমে জিপিএস টাইম সিঙ্ক এবং সংশোধন (দ্বিতীয় স্তরের সিঙ্ক্রোনাইজেশন)
  • 7 টি নির্বাচনযোগ্য স্ট্যান্ডার্ড আউটপুটঃ 0.5 Hz / 1 Hz / 100 kHz / 500 kHz / 625 kHz / 1 MHz / 2 MHz
  • ইনপুলস ইনপুট পরিমাপঃ 0.1 Hz-1 MHz, স্বয়ংক্রিয় দৈনিক সময় ত্রুটি গণনা সহ
  • 1.3" OLED ডিসপ্লে, সহজ কীপ্যাড, সর্বশেষ আউটপুট ফ্রিকোয়েন্সি মনে রাখে
টেকনিক্যাল স্পেসিফিকেশন
সময় ভিত্তি OCXO; তাপমাত্রা বিচ্যুতি ≤ 0.05 পিপিএম -20°C থেকে +60°C (ref 25°C)
ডিফল্ট আউটপুট 625 kHz; 50% ডিউটি চক্র; স্তরঃ উচ্চ 4.5 V / নিম্ন 0.11 V (সাধারণত)
জিপিএস পারফরম্যান্স ঠান্ডা শুরু ~ ২৯ সেকেন্ড, গরম শুরু ~ ১ সেকেন্ড; সংবেদনশীলতাঃ ক্যাপচার -১৪৮ ডিবিএম / ট্র্যাকিং -১৬৫ ডিবিএম
ত্রুটি পরীক্ষা সময়কাল 1-100 সেকেন্ড (ডিফল্ট 60 সেকেন্ড); পরিমাপকৃত ইনপুট ফ্রিকোয়েন্সি এবং দৈনিক সময় ত্রুটি প্রদর্শন করে

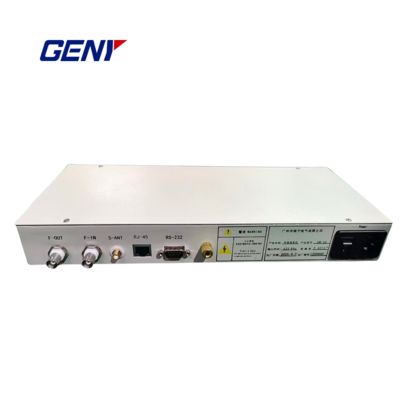

I/O F-IN (ফ্রিকোয়েন্সি পরিমাপ), F-OUT (স্ট্যান্ডার্ড ফ্রিকোয়েন্সি আউটপুট)
যোগাযোগ আরজে৪৫ ইথারনেট (ডিফল্ট আইপি ১৯২)168.1.199, পোর্ট ১২৩৪), আরএস-২৩২ (রিজার্ভ)
শক্তি এসি 220 ভোল্ট (ফিউজড), চ্যাসি গ্রাউন্ড টার্মিনাল
অ্যাপ্লিকেশন
  • মাল্টিফাংশন এনার্জি মিটারের অভ্যন্তরীণ ঘড়ির নির্ভুলতা যাচাই করা
  • পরীক্ষাগার এবং ক্ষেত্রের সময়-ভিত্তিক স্ট্যান্ডার্ড আউটপুট এবং পালস ফ্রিকোয়েন্সি পরিমাপ
  • ক্যালিব্রেশন সিস্টেমের জন্য জিপিএস ভিত্তিক সময় সিঙ্ক্রোনাইজেশন
ইনস্টলেশন গাইড
  • সিস্টেম কম বোর্ড J2 (অ্যাডাপ্টার ক্যাবল অন্তর্ভুক্ত) এ F-OUT সংযুক্ত করুন
  • জিপিএস টাইম সিঙ্ক্রোনাইজেশনের জন্য S-ANT কে বহিরঙ্গন অ্যান্টেনার সাথে সংযুক্ত করুন
  • আইপি / পোর্ট কনফিগারেশন এবং স্ট্যান্ডার্ড সময় পড়া / লেখার জন্য ইথারনেট ব্যবহার করুন
অর্ডার সংক্রান্ত তথ্য
  • মডেলঃ SW-5D টাইম-বেস ফ্রিকোয়েন্সি ইনস্ট্রুমেন্ট
  • স্ট্যান্ডার্ড আনুষাঙ্গিকঃ আউটপুট অ্যাডাপ্টার ক্যাবল, এসি পাওয়ার কর্ড, ব্যবহারকারীর ম্যানুয়াল
  • বিকল্পঃ জিপিএস অ্যান্টেনা এবং এক্সটেনশন ক্যাবল, আরএস-২৩২ ক্যাবল
