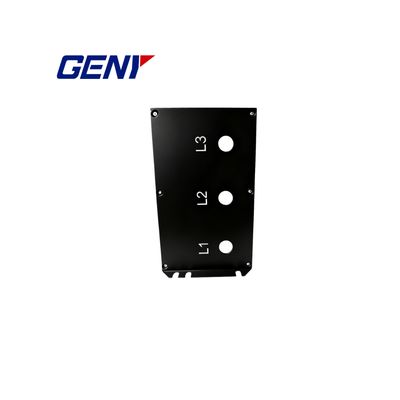

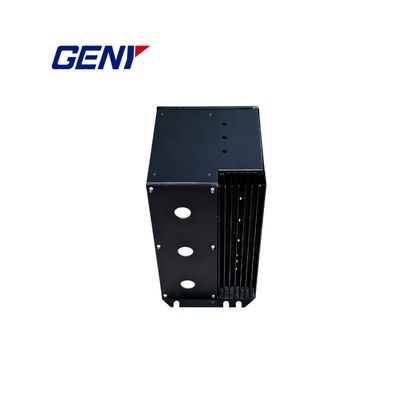

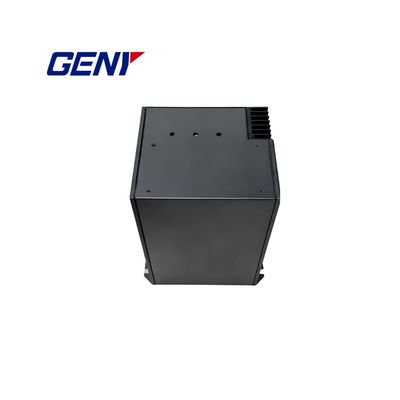

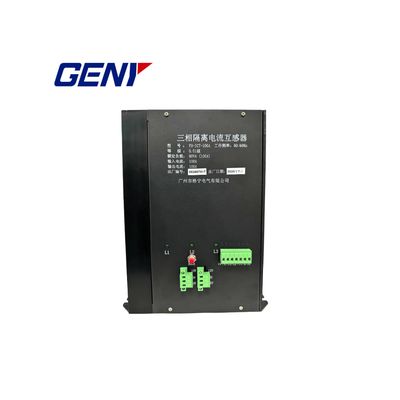

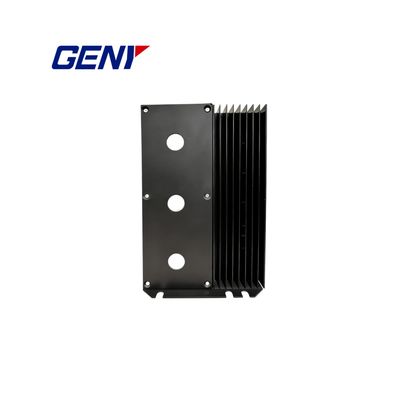

থ্রি-ফেজ থ্রু-টাইপ কারেন্ট আইসোলেটিং ট্রান্সফরমার ১০০এ সংস্করণ

যেখানে ভোল্টেজ এবং কারেন্ট সার্কিটগুলি আলাদা করা যায় না (বদ্ধ সংযোগ), সেখানে নির্ভুলতা নিশ্চিত করার জন্য কারেন্ট আইসোলেশন অপরিহার্য। মাল্টি-পজিশন টেস্ট বেঞ্চ এবং জটিল থ্রি-ফেজ সেটআপগুলিতে, শুধুমাত্র ভোল্টেজ আইসোলেশন যথেষ্ট নয়।

100 A ICT ইলেকট্রনিক ত্রুটি ক্ষতিপূরণ সহ সত্যিকারের 1:1 কারেন্ট আইসোলেশন প্রদান করে, যা সম-বিভবীয় পরিস্থিতিতে নির্ভুল, নিরাপদ এবং নমনীয় ক্রমাঙ্কন সক্ষম করে।

প্রতিটি ICT তিনটি স্বাধীন 1:1 কারেন্ট ট্রান্সফরমারকে একত্রিত করে, সমর্থন করে:

• নন-সেপারেটেড ভোল্টেজ/কারেন্ট সার্কিট সহ থ্রি-ফেজ মিটার
• নন-সেপারেটেড অবস্থার অধীনে সিঙ্গেল-ফেজ মিটার
• মাল্টি-স্টেশন বেঞ্চ যেখানে প্রতিটি মিটার অবস্থান একটি স্বাধীন বিচ্ছিন্ন কারেন্ট গ্রহণ করে

মিটারের প্রকার এবং বোঝা জুড়ে উচ্চ নির্ভুলতা বজায় রাখতে, ICT একটি অভ্যন্তরীণ ইলেকট্রনিক ত্রুটি ক্ষতিপূরণকারী ব্যবহার করে এবং পর্যাপ্ত সেকেন্ডারি আউটপুট ক্ষমতা প্রদান করে। 100 A-তে, সেকেন্ডারি নির্ভুলতা বজায় রেখে ≥60 VA সরবরাহ করতে পারে। সেকেন্ডারি ওপেন-সার্কিট/ওভারলোড শর্তগুলি ইঙ্গিত এবং স্বয়ংক্রিয় শর্ট-সার্কিট সুরক্ষা সহ নিরীক্ষণ করা হয়।

• বিস্তৃত পরিসর: 0.1-100 A প্রাথমিক / 0.1-100 A সেকেন্ডারি (1:1)
• একক-টার্ন থ্রু-টাইপ, শক্তি-দক্ষ, কম ক্ষতি
• উচ্চ আউটপুট ক্ষমতা: 100 A-তে 70 VA পর্যন্ত
• অনন্য ইলেকট্রনিক ক্ষতিপূরণ বিস্তৃত পরিসরে 0.01% শ্রেণীর নির্ভুলতা নিশ্চিত করে
• সেকেন্ডারি ওপেন-সার্কিট এবং ওভারলোড ইঙ্গিত, অ্যালার্ম এবং স্বয়ংক্রিয় শর্ট-সার্কিট সুরক্ষা
• সহজ অপারেশনের জন্য বাহ্যিক স্ট্যাটাস সূচক এবং কন্ট্রোল বোতাম
• প্রতি মিটার অবস্থানে বিচ্ছিন্ন সেকেন্ডারি সহ মাল্টি-আইসিটি সিরিজের প্রাথমিক সংযোগ সমর্থন করে

• থ্রি-ফেজ এবং সিঙ্গেল-ফেজ এনার্জি মিটার ক্রমাঙ্কন (বদ্ধ-লিঙ্ক মিটার)
• সম-বিভবীয় পদ্ধতি ব্যবহার করে মাল্টি-পজিশন মিটার টেস্ট বেঞ্চ
• উচ্চ-সঠিকতা কারেন্ট আইসোলেশন প্রয়োজন এমন ইউটিলিটি, মেট্রোলজি ল্যাব এবং প্রস্তুতকারক

• ভিজ্যুয়াল ইঙ্গিত এবং অ্যালার্ম সহ সেকেন্ডারি ওপেন-সার্কিট/ওভারলোড সনাক্তকরণ
• ডিভাইসগুলিকে রক্ষা করতে এবং স্থিতিশীলতা বজায় রাখতে স্বয়ংক্রিয় সেকেন্ডারি শর্ট-সার্কিট
• প্রাথমিক, সেকেন্ডারি এবং এনক্লোজারের মধ্যে উচ্চ ইনসুলেশন শক্তি

• মডেল: থ্রি-ফেজ থ্রু-টাইপ কারেন্ট আইসোলেটিং ট্রান্সফরমার (1:1, 0.1-100 A)
• আনুষাঙ্গিক: AC 12-0-12 পাওয়ার ক্যাবল, 7-পিন I/O প্লাগ, দ্রুত-শুরু গাইড

নির্দিষ্ট বোঝা এবং পরিবেশগত অবস্থার মধ্যে নির্ভুলতা প্রযোজ্য।
