YC1893D থ্রি-ফেজ স্মার্ট মিটার টেস্ট সিস্টেম

৩২টি অবস্থান। ১৬০এ। ক্লাস ০।02

ইউটিলিটি, ল্যাবরেটরি এবং স্মার্ট মিটার উত্পাদন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে

GENY YC1893D থ্রি-ফেজ স্মার্ট মিটার টেস্ট সিস্টেম হল একক-ফেজ এবং তিন-ফেজ শক্তি মিটারের পরীক্ষা এবং ক্যালিব্রেশনের জন্য ডিজাইন করা একটি উচ্চ-নির্ভুলতা স্বয়ংক্রিয় সমাধান।৩২ টি পরীক্ষার অবস্থান সমর্থন করে, বর্তমান আউটপুট 160A পর্যন্ত, এবং ক্লাস 0.02 নির্ভুলতা, সিস্টেমটি ইউটিলিটি কোম্পানি, মিটার নির্মাতারা, মেট্রোলজি ল্যাবরেটরিজ এবং গুণমান পরিদর্শন প্রতিষ্ঠানগুলির জন্য আদর্শ।

ইন্টিগ্রেটেড আইসোলেশন কারেন্ট ট্রান্সফরমার (আইসিটি) দিয়ে, YC1893D বন্ধ-লিঙ্ক / আইপি-লিঙ্ক মিটারগুলিও পরীক্ষা করতে পারে, যা এটিকে আধুনিক স্মার্ট মিটার অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য প্ল্যাটফর্ম করে তোলে।

পণ্যের সংক্ষিপ্ত বিবরণ

YC1893D একটি তিন-ফেজ স্ট্যাটিক পাওয়ার সোর্স, রেফারেন্স স্ট্যান্ডার্ড মিটার, মাল্টি-পজিশন টেস্ট র্যাক, স্মার্ট মিটার যোগাযোগ মডিউল, অপটিক্যাল প্রোব, QCD দ্রুত সংযোগ ডিভাইস,এবং পিসি নিয়ন্ত্রণ সফটওয়্যার একটি সম্পূর্ণ পরীক্ষার প্ল্যাটফর্ম মধ্যে.

সিস্টেম অপারেশন মোড

স্বয়ংক্রিয় অপারেশন
সেমি-অটোমেটিক অপারেশন
ম্যানুয়াল অপারেশন

উপযুক্ত অ্যাপ্লিকেশন

স্মার্ট মিটার পরীক্ষা
সঠিকতা যাচাইকরণ
ক্যালিব্রেশন
ফাংশন পরীক্ষা
লট পরিদর্শন
বন্ধ লিঙ্ক মিটার অ্যাপ্লিকেশন

মূল উপকারিতা

32-পজিশন সমান্তরাল পরীক্ষা

দুইটি র্যাক যার প্রতিটিতে ১৬টি অবস্থান রয়েছে
উচ্চ দক্ষতা ব্যাচ টেস্টিং
ইউটিলিটি এবং উৎপাদন পরিবেশের জন্য আদর্শ

বর্তমান আউটপুট 160A পর্যন্ত

হাই-কুরেন্ট মিটার পরীক্ষার জন্য উপযুক্ত
মিটার স্পেসিফিকেশন বিস্তৃত সমর্থন করে
কঠোর ক্ষেত্র এবং পরীক্ষাগার প্রয়োজনীয়তার জন্য ডিজাইন করা

ক্লাস ০.০২ সঠিকতা

উচ্চ নির্ভুলতা রেফারেন্স স্ট্যান্ডার্ড মিটার
স্থিতিশীল আউটপুট এবং পুনরাবৃত্তিযোগ্য কর্মক্ষমতা
ক্যালিব্রেশন এবং যাচাইকরণ অ্যাপ্লিকেশন জন্য উপযুক্ত

আইসিটি ব্যবহার করে বন্ধ-লিঙ্ক মিটার টেস্টিং

বিচ্ছিন্ন এবং সম্ভাব্য মুক্ত বর্তমান সংকেত
আইপি-লিঙ্ক / বন্ধ বর্তমান পথ মিটার সমর্থন করে
প্রচলিত পরীক্ষার বেঞ্চের বাইরে সামঞ্জস্যতা প্রসারিত করে

স্মার্ট মিটার যোগাযোগ প্রস্তুত

অপটিক্যাল প্রোব সমর্থন
RS232 / RS485 যোগাযোগ ইন্টারফেস
সমান্তরাল যোগাযোগের জন্য মাল্টি-পোর্ট সিরিয়াল সম্প্রসারণ

আইইসি-সম্মত পরীক্ষার ক্ষমতা

নিম্নলিখিত অনুযায়ী মিটার পরীক্ষার জন্য উপযুক্তঃ

আইইসি ৬২০৫৩-২২
আইইসি ৬২০৫৩-২১
আইইসি ৬২০৫৩-২৩
আইইসি ৬২০৫৩-১১
আইইসি ৬৭৭৩৬

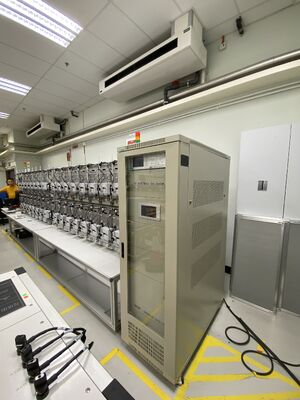

প্রধান সিস্টেম উপাদান

YC1893D সিস্টেমে রয়েছেঃ

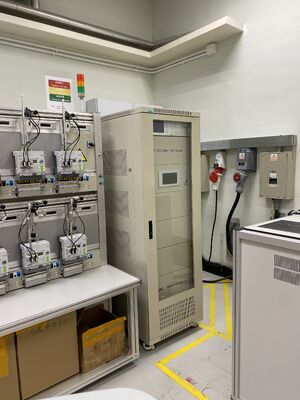

থ্রি-ফেজ স্ট্যাটিক পাওয়ার সোর্স
তিন-ফেজ রেফারেন্স স্ট্যান্ডার্ড মিটার
৩২ পজিশনের মিটার টেস্ট র্যাক
স্মার্ট মিটার ফাংশন টেস্ট সিস্টেম
অপটিক্যাল প্রোব
স্ক্যানিং হেড
দ্রুত সংযোগকারী ডিভাইস (QCDs)
বিচ্ছিন্নতা বর্তমান ট্রান্সফরমার (আইসিটি)
পিসি এবং নিয়ন্ত্রণ সফটওয়্যার
সিরিয়াল যোগাযোগ মডিউল

পরীক্ষার ফাংশন

সিস্টেমটি স্বয়ংক্রিয়ভাবে নিম্নলিখিত পরীক্ষাগুলি সম্পাদন করতে পারেঃ

মৌলিক ত্রুটি পরীক্ষা
চারটি কোয়ার্ড্যান্টের সঠিকতা পরীক্ষা
পুনরাবৃত্তিযোগ্যতা পরীক্ষা
ক্রপ টেস্ট (অ-লোড টেস্ট)
স্টার্ট বর্তমান পরীক্ষা
রেজিস্টার পরীক্ষা

প্রভাব পরিমাণ পরীক্ষা
ভোল্টেজ পরিবর্তন
ভোল্টেজ ভারসাম্যহীনতা
ফ্রিকোয়েন্সি পরিবর্তন
হারমোনিক বিকৃতি
বিপরীত ধাপের ক্রম

সামনের এবং পিছনের শক্তি পরীক্ষা
সাব-হার্মোনিক পরীক্ষা
অদ্ভুত হারমোনিক পরীক্ষা
একই সময়ে বিভিন্ন মিটার ধ্রুবক পরীক্ষা
নিম্ন নির্ভুলতার রেফারেন্স স্ট্যান্ডার্ডের ক্যালিব্রেশন

টেকনিক্যাল স্পেসিফিকেশন

পাওয়ার সোর্স প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
ভোল্টেজ
পরীক্ষার ভোল্টেজ আউটপুট (ফেজ নিরপেক্ষ)	3* ((5 ~ 456 ভোল্ট)
আউটপুট ভোল্টেজের শক্তি	৩*১০০০ভিএ/২২০ভি
রেজোলিউশন	পরিসরের পূর্ণ স্কেল মানের 0.01% এর চেয়ে ভাল
সেটিং নির্ভুলতা	চূড়ান্ত পরিসীমা মানের 0.05% এর চেয়ে ভাল
স্থিতিশীলতা	০.০০৫%/ঘন্টা (ইন্টিগ্রেশন টাইম ১৫০ সেকেন্ড)
০-ম্যাক্স লোড থেকে লোড নিয়ন্ত্রণ	< 0.01%
বিকৃতি ফ্যাক্টর	< ০.৩% লিনিয়ার রেসিস্ট্যান্স লোডের জন্য
হারমোনিক	২য় ~ ৫১তম মুক্ত প্রোগ্রামযোগ্য
বর্তমান
পরীক্ষার বর্তমান আউটপুট	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
বর্তমান আউটপুট শক্তি	৩*২৬০০ভিএ/১৬০এ
ফেজ কোণ
ফেজ কোণ পরিসীমা	0 ~ 360°
ফেজ কোণ রেজোলিউশন	0.01°
ফেজ কোণ সেটিং সঠিকতা	0.1°
ঘনত্ব
ফ্রিকোয়েন্সি রেঞ্জ	৪৫ হার্জ ~ ৬৫ হার্জ
ফ্রিকোয়েন্সি রেজোলিউশন	0০.০১ হার্জ

রেফারেন্স স্ট্যান্ডার্ড মিটার

সিস্টেমটি নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণঃ

জেনি এসজেড-০৩এ-কে৮এফ
জেরা ইপিজেড-৩০৩

মূল বৈশিষ্ট্য

ভোল্টেজ পরিসীমাঃ 5V থেকে 480V
বর্তমান পরিসীমাঃ 10mA থেকে 160A
ভোল্টেজ, বর্তমান, ক্ষমতা এবং শক্তির ত্রুটিঃ ≤ ± 0.02%
একাধিক ওয়্যারিং মোড সমর্থন করে
হারমোনিক বিশ্লেষণ সমর্থন করে
ওয়েভফর্ম প্রদর্শন সমর্থন করে
পরীক্ষার বেঞ্চ যাচাইকরণ সমর্থন করে

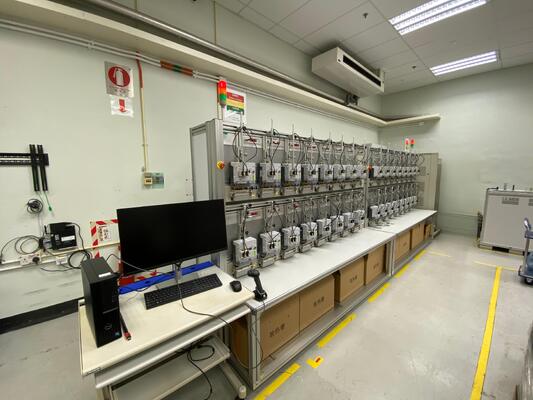

টেস্ট র্যাক ডিজাইন

র্যাকের বৈশিষ্ট্য

অ্যালুমিনিয়াম খাদ নির্মাণ
হালকা ওজনের, শক্তিশালী এবং জারা প্রতিরোধী
র্যাক প্রতি 16 অবস্থান, 32 অবস্থান মোট
সহজ চলাচলের জন্য চাকা মাউন্ট করা

একক র্যাকের মাত্রা

2426mm (W) * 900mm (D) * 1865mm (H)

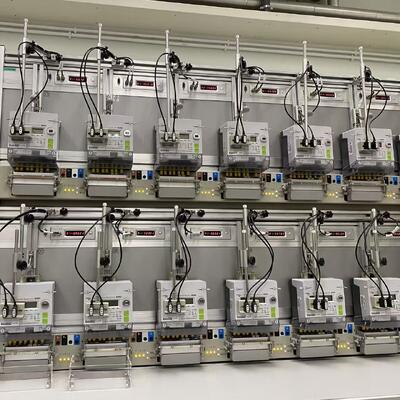

পরীক্ষার অধীনে প্রতিটি মিটার (MUT) অবস্থান অন্তর্ভুক্ত

QCD দ্রুত সংযোগ ডিভাইস
স্ক্যানিং হেড
অপটিক্যাল প্রোব
ত্রুটি LED প্রদর্শন এবং ইনপুট
এমইউটি যোগাযোগ সকেট

QCD দ্রুত সংযোগকারী ডিভাইস

ক্যুডিসিডি এক-ফেজ এবং তিন-ফেজ মিটার উভয়ের নমনীয় পরীক্ষার জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্য

টার্মিনাল স্ট্রেস কমাতে স্প্রিং-লোড করা বর্তমান পিন
ন্যূনতম পিন পিচ 11 মিমি পর্যন্ত
নিয়ন্ত্রিত পিন সারি আন্দোলন
বর্তমান পিন 160A দীর্ঘ সময়ের অপারেশন জন্য উপযুক্ত
টার্মিনাল পিন সরানো সহজ
LT-CT পরিচালিত মিটার সমর্থন করে
বিশেষ টার্মিনাল কাঠামোর সাথে মানিয়ে নেওয়া যায় যেমন Landis+Gyr Z- আকৃতির টার্মিনাল

স্মার্ট মিটার যোগাযোগ

অপটিক্যাল প্রোব

IEC 62056-21 এর সাথে সামঞ্জস্যপূর্ণ
ANSI C12 সমর্থন করে।18
ইনফ্রারেড অপটিক্যাল ইন্টারফেস
RS232 ইন্টিগ্রেটেড DB9 সংযোগকারী
সর্বোচ্চ বাউন্ড রেটঃ ৩৮৪০০ বিপিএস
চৌম্বকীয় বন্ধন
তারের দৈর্ঘ্যঃ 1.5 মিটার

সিরিয়াল যোগাযোগ সম্প্রসারণ

সিস্টেমটি পরীক্ষার সময় ৩২ মিটার পর্যন্ত সমান্তরাল যোগাযোগের জন্য মাল্টি-পোর্ট সিরিয়াল যোগাযোগ ব্যবহার করে।এটিকে স্মার্ট মিটার ফাংশন টেস্টিং এবং ব্যাচ অপারেশন পরিবেশে ডেটা সংগ্রহের জন্য উপযুক্ত করে তোলে.

অ্যাপ্লিকেশন

ইউটিলিটি কোম্পানি

মিটার প্রস্তুতকারক

পরিমাপ পরীক্ষাগার

গুণমান পরিদর্শন বিভাগ

ক্যালিব্রেশন পরীক্ষাগার

স্মার্ট মিটার গবেষণা ও উন্নয়ন এবং উৎপাদন পরীক্ষা

কেন জেনি বেছে নিন

মিটার টেস্টিং সরঞ্জাম এবং ক্যালিব্রেশন সিস্টেমে বিশেষজ্ঞ
এক-ফেজ এবং তিন-ফেজ মিটার পরীক্ষার অ্যাপ্লিকেশনগুলিতে শক্তিশালী অভিজ্ঞতা
উচ্চ নির্ভুলতা, উচ্চ বর্তমান এবং স্মার্ট মিটার সামঞ্জস্যপূর্ণ সমাধান
স্ট্যান্ডার্ড এবং কাস্টমাইজড সিস্টেম ডিজাইন উভয় সমর্থন করে
ইউটিলিটি গ্রেড এবং বিদেশী বাজারে প্রমাণিত প্রকল্পের অভিজ্ঞতা
পেশাদার প্রযুক্তিগত সহায়তা এবং ইঞ্জিনিয়ারিং পরিষেবা
